美军标平台标准档案编号：BJT-MS-MS-3215B-456C
现行有效
MS 3215B-1990

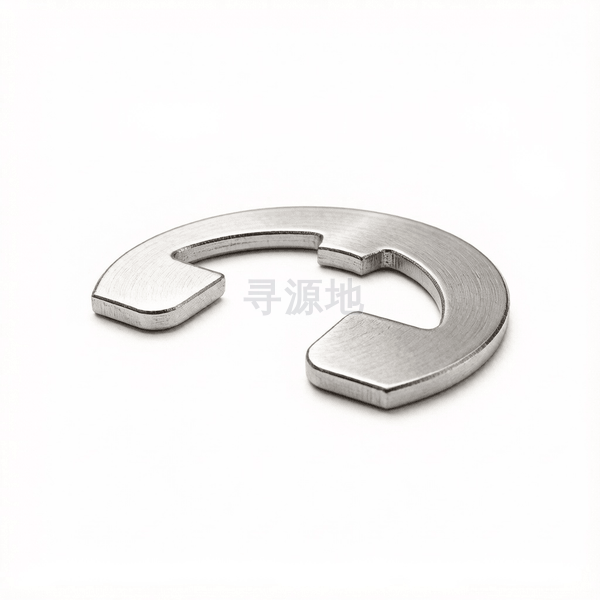

开口挡圈
Lock washers (retaining washers for shafts)
螺纹尺寸 d | 1/2 | 1/4 | 1/8 | 3/8 | 3/16 | 3/32 | 5/16 | 5/32 | 7/16 | 7/32 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.044 | 0.027 | 0.017 | 0.037 | 0.027 | 0.017 | 0.027 | 0.027 | 0.037 | 0.027 | 0.044 |
| h | min | 0.04 | 0.023 | 0.013 | 0.033 | 0.023 | 0.013 | 0.023 | 0.023 | 0.033 | 0.023 | 0.04 |
| dc | 法兰外径 | 0.81 | 0.516 | 0.27 | 0.66 | 0.375 | 0.206 | 0.588 | 0.335 | 0.746 | 0.446 | 0.87 |
| d | 大径 最大值 | 0.389 | 0.207 | 0.094 | 0.296 | 0.146 | 0.073 | 0.245 | 0.115 | 0.336 | 0.185 | 0.434 |
| d | 大径 最小值 | 0.381 | 0.201 | 0.09 | 0.288 | 0.14 | 0.069 | 0.239 | 0.11 | 0.328 | 0.179 | 0.426 |
| n | 参数值 | 0.212 | 0.156 | 0.089 | 0.184 | 0.116 | 0.067 | 0.173 | 0.111 | 0.207 | 0.132 | 0.22 |
该标准（MS 3215B-1990）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级高精冲压定型级
推荐性能等级65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
表面处理规范表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：轴承轴向固定、轴端零件限位、孔内零件定位
主要功能用途：卡入轴/孔的沟槽中，限制零件轴向位移，防止轴承或套筒窜动
典型应用节点：
传动轴齿轮与轴承轴向卡槽限位、液压缸活塞限位锁死、销轴两端防轴向脱出
生产制造工艺与质量控制
产品等级（精度）：高精冲压定型级
常用材料与性能等级：65Mn; 60Si2MnA (淬硬硬度 44~51HRC); 不锈钢
对应国际/德标：GB/T 893 (孔用); GB/T 894 (轴用); DIN 471; DIN 472; DIN 6799
推荐表面防腐：表面磷化涂防锈油;氧化发黑浸油;达克罗涂层
全流程工序步骤：
优质高碳弹簧钢带开卷 → 多工位精密级进模高速冲裁下料 → 超声波清洗除油 → 保护气氛网带炉淬火定型与回火 → 表面防锈磷化发黑 → 浸润脱水防锈油 → 弹性闭合疲劳抽检 → 成串穿线或纸盒包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
