美军标平台标准档案编号：BJT-MS-MS-3213A-64AB
已被 MS 3213A-1998 替代
替代新版：MS 3213A-1998→
MS 3213A-1977

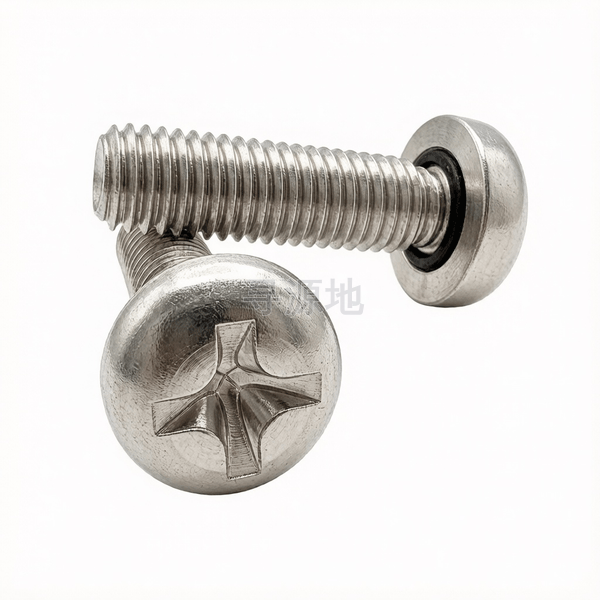

带密封圈十字槽盘头螺钉
Sealing ross recessed pan head screws
本标准已废止，现行替代版本为：MS 3213A-1998
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 |
螺纹尺寸 d | #4 | #6 | #8 | #10 | 1/4 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 40 | 32 | 32 | — | 20 |
| k | 头部厚度 最大值 | 0.08 | 0.097 | 0.115 | 0.133 | 0.175 |
| k | 头部厚度 最小值 | 0.07 | 0.087 | 0.105 | 0.122 | 0.162 |
| dk | 头部外径 最大值 | 0.238 | 0.294 | 0.347 | 0.403 | 0.517 |
| dk | 头部外径 最小值 | 0.205 | 0.256 | 0.306 | 0.357 | 0.473 |
| t | max | 0.078 | 0.091 | 0.108 | 0.124 | 0.161 |
| t | min | 0.06 | 0.066 | 0.082 | 0.1 | 0.135 |
| M | max | 0.122 | 0.166 | 0.182 | 0.199 | 0.281 |
| M | min | 0.109 | 0.153 | 0.169 | 0.186 | 0.268 |
| n | min | 0.019 | 0.028 | 0.03 | 0.031 | 0.036 |
该标准（MS 3213A-1977）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
