美军标平台标准档案编号：BJT-MS-MS-24629C-A60E
现行有效
MS 24629C-1967

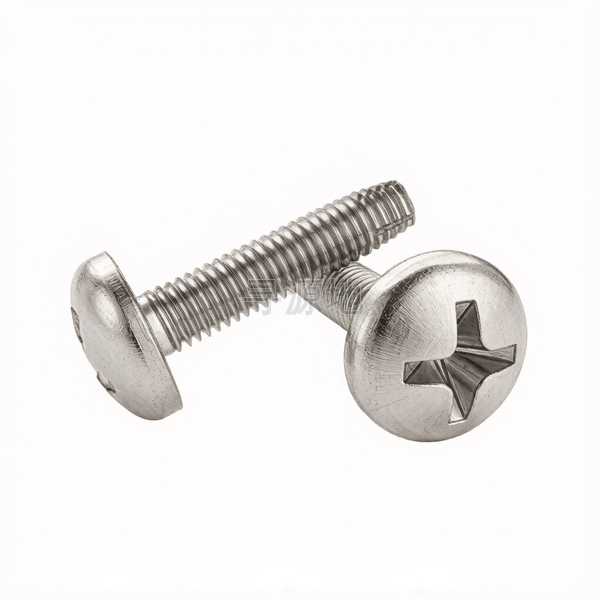

D牙细牙十字槽盘头割尾自攻螺钉
Type D cross recessed pan head self tapping cutting screw swith fine pitch thread
| 德标 DIN | 美标 ASME/ANSI |
|---|---|
| DIN 7516 | ASME B18.6.4 |
螺纹尺寸 d | #10 | 1/4 | |
|---|---|---|---|
| P | 螺距 | 32 | 28 |
| k | 头部厚度 最大值 | 0.133 | 0.175 |
| k | 头部厚度 最小值 | 0.122 | 0.162 |
| dk | 头部外径 最大值 | 0.373 | 0.492 |
| dk | 头部外径 最小值 | 0.357 | 0.473 |
| d | 大径 最大值 | 0.19 | 0.25 |
| d | 大径 最小值 | 0.1846 | 0.2438 |
| t | max | 0.136 | 0.171 |
| d1 | max | 0.158 | 0.213 |
| d1 | min | 0.147 | 0.201 |
| M | max | 0.204 | 0.283 |
| M | min | 0.191 | 0.27 |
| No. | 参数值 | 2 | 3 |
该标准（MS 24629C-1967）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (切削自攻级)
推荐性能等级渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)
表面处理规范镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
压铸铝合金外壳、厚壁工程塑料、较厚钣金机柜自攻切削紧固，防止滑牙与基体胀裂
生产制造工艺与质量控制
产品等级（精度）：A级 (切削自攻级)
常用材料与性能等级：渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)
对应国际/德标：ASME B18.6.4 (F/T/D/G/BF/BT牙); SAE J933; DIN 7516
推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌
全流程工序步骤：
1022A退火线材 → 酸洗轻拉 → 冷镦打头冲十字槽/梅花槽 → 夹尾模冲切排屑切削槽 → 高速搓丝 → 连续网带式渗碳淬火 → 清洗低温回火 → 表面电镀处理 → 恒温去氢退脆烘烤 → 试攻标准钢板破坏力矩检验 → 装盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
