MS 24627C-1999

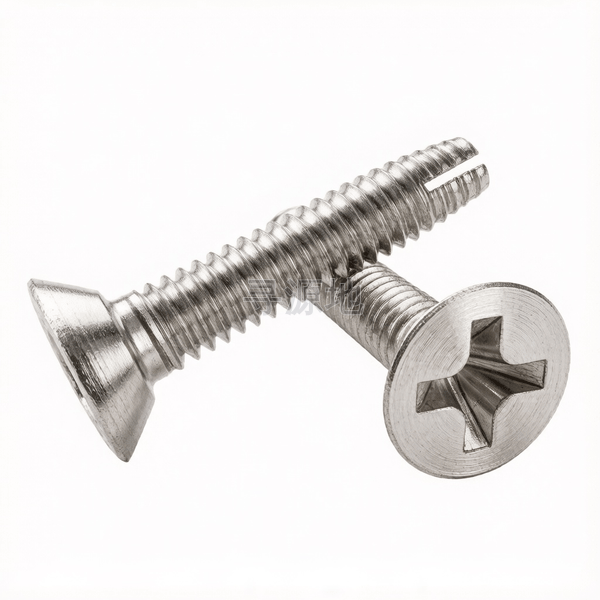

G牙80°十字槽(H型)清根沉头割尾自攻螺钉

Type G 80°cross recessed with type H truncated countersunk head self tapping cutting screw

德标 DIN	美标 ASME/ANSI
DIN 7516	ASME B18.6.4

螺纹尺寸 d		#2	#4	#6	#8	#10	1/4
P	螺距	56	40	32	32	24	20
k	头部厚度最大值	0.036	0.047	0.059	0.07	0.081	0.107
k	头部厚度最小值	0.028	0.038	0.048	0.058	0.068	0.092
dk	头部外径最大值	0.172	0.225	0.279	0.332	0.385	0.507
dk	头部外径最小值	0.147	0.195	0.244	0.292	0.34	0.452
t	max	0.056	0.078	0.078	0.106	0.121	0.136
d1	max	0.067	0.086	0.106	0.132	0.147	0.198
d1	min	0.061	0.077	0.093	0.121	0.133	0.181
M	max	0.095	0.117	0.146	0.174	0.233	0.25
M	min	0.082	0.104	0.133	0.161	0.176	0.237
No.	参数值	1	1	2	2	2	3

该标准（MS 24627C-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (切削自攻级)

推荐性能等级渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)

表面处理规范镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：68

所属工业领域：军工

核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装

主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件

典型应用节点：

压铸铝合金外壳、厚壁工程塑料、较厚钣金机柜自攻切削紧固，防止滑牙与基体胀裂

产品等级（精度）：A级 (切削自攻级)

常用材料与性能等级：渗碳淬火硬化钢 (表面硬度≥45HRC, 芯部28~38HRC)

对应国际/德标：ASME B18.6.4 (F/T/D/G/BF/BT牙); SAE J933; DIN 7516

推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;黑色磷化;环保三价铬镀锌

全流程工序步骤：

1022A退火线材 → 酸洗轻拉 → 冷镦打头冲十字槽/梅花槽 → 夹尾模冲切排屑切削槽 → 高速搓丝 → 连续网带式渗碳淬火 → 清洗低温回火 → 表面电镀处理 → 恒温去氢退脆烘烤 → 试攻标准钢板破坏力矩检验 → 装盒包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
