美军标平台标准档案编号：BJT-MS-MS-24615-40C9
现行有效
MS 24615-1959

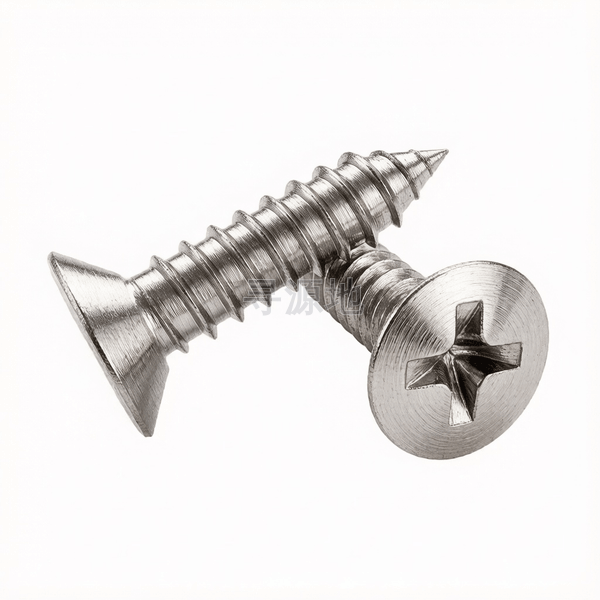

A牙80°十字槽清根沉头木螺钉
Type A 80°Cross recessed undercut countersunk head wood screws
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 99~101 | DIN 7997 | ASME B18.6.1 |
螺纹尺寸 d | #4 | #6 | #8 | #10 | #12 | #14 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 24 | 18 | 15 | 12 | 11 | 10 |
| k | 头部厚度 最大值 | 0.047 | 0.059 | 0.07 | 0.081 | 0.092 | 0.104 |
| k | 头部厚度 最小值 | 0.038 | 0.048 | 0.058 | 0.068 | 0.078 | 0.088 |
| dk | 头部外径 最大值 | 0.225 | 0.279 | 0.332 | 0.385 | 0.438 | 0.491 |
| dk | 头部外径 最小值 | 0.207 | 0.257 | 0.308 | 0.359 | 0.41 | 0.461 |
| d | 大径 最大值 | 0.114 | 0.141 | 0.168 | 0.194 | 0.221 | 0.254 |
| d | 大径 最小值 | 0.11 | 0.136 | 0.162 | 0.188 | 0.215 | 0.248 |
| t | max | 0.078 | 0.078 | 0.106 | 0.121 | 0.121 | 0.136 |
| t | min | 0.062 | 0.055 | 0.083 | 0.098 | 0.101 | 0.116 |
| d1 | max | 0.083 | 0.102 | 0.123 | 0.133 | 0.162 | 0.185 |
| d1 | min | 0.078 | 0.096 | 0.116 | 0.126 | 0.155 | 0.178 |
| M | max | 0.116 | 0.149 | 0.174 | 0.189 | 0.233 | 0.25 |
| M | min | 0.103 | 0.136 | 0.151 | 0.179 | 0.22 | 0.237 |
| No. | 参数值 | 1 | 2 | 2 | 2 | 3 | 3 |
该标准（MS 24615-1959）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准商用级
推荐性能等级表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
表面处理规范黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：家具制造、木制品装配、木结构连接、装修固定
主要功能用途：在木材中自行攻丝，用于木质构件、家具及装修木制品的紧固连接
典型应用节点：
石膏板与轻钢/木龙骨穿透紧固、板式家具与橱柜组装、实木及纤维密度板拼接
生产制造工艺与质量控制
产品等级（精度）：标准商用级
常用材料与性能等级：表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
对应国际/德标：DIN 7997; DIN 7505; ASME B18.6.1; GB/T 99~101
推荐表面防腐：黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
全流程工序步骤：
低碳冷镦钢盘圆 → 冷拔拉丝 → 冷镦成型喇叭头十字槽/米字槽 → 高速搓丝机搓制深牙割木螺纹 → 连续式网带炉整体淬火回火 → 表面黑磷化或镀彩锌 → 浸防锈油 → 包装装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
