MS 21060F-2000

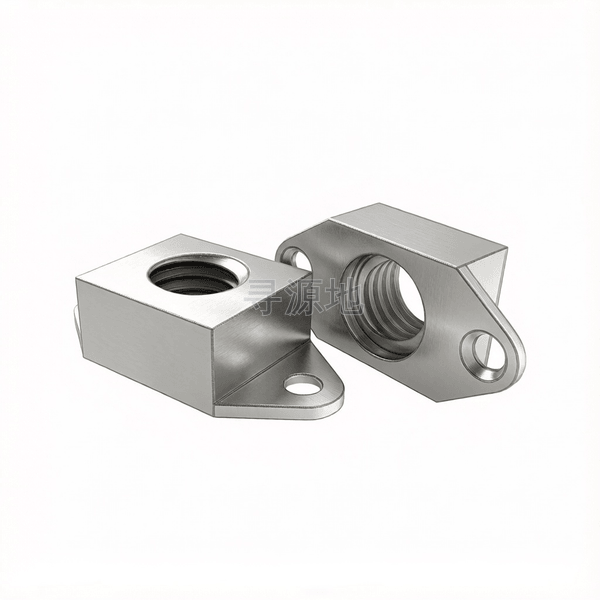

双耳托板带孔自锁螺母

Self-locking nuts,two lug

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 6170	ISO 4032	DIN 934	ASME B18.2.2

螺纹尺寸 d		#4	#6	#8	#10	1/2	1/4	3/8	5/16	7/16
P	螺距	40	32	32	32	20	28	24	24	20
h	max	0.032	0.032	0.032	0.032	0.115	0.032	0.055	0.045	0.115
s	对边宽度最大值	0.416	0.416	0.416	0.416	0.859	0.516	0.68	0.609	0.719
s	对边宽度最小值	0.29	0.29	0.29	0.29	0.796	0.35	0.475	0.412	0.672
k	头部厚度最大值	0.175	0.203	0.25	0.25	0.63	0.281	0.344	0.328	0.504
L	max	0.948	0.948	0.948	0.948	1.602	1.292	1.292	1.292	1.477
d0	max	0.103	0.103	0.103	0.103	0.166	0.103	0.135	0.135	0.166
d0	min	0.098	0.098	0.098	0.098	0.161	0.098	0.13	0.13	0.161
d1	max	0.27	0.27	0.27	0.27	0.58	0.33	0.455	0.392	0.517
d1	min	0.172	0.198	0.224	0.25	0.56	0.31	0.435	0.372	0.497
d2	max	0.21	0.21	0.21	0.21	0.24	0.21	0.24	0.24	0.24
d2	min	0.19	0.19	0.19	0.19	0.22	0.19	0.22	0.22	0.22
L0	max	0.349	0.349	0.349	0.349	0.63	0.505	0.505	0.505	0.567
L0	min	0.339	0.339	0.339	0.339	0.62	0.495	0.495	0.495	0.557
L1	min	0.1	0.1	0.1	0.1	0.146	0.1	0.125	0.125	0.146
L2	max	0.69	0.69	0.69	0.69	1.252	1.002	1.002	1.002	1.127
L2	min	0.686	0.686	0.686	0.686	1.248	0.998	0.998	0.998	1.123

该标准（MS 21060F-2000）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (D≤16mm); B级 (D>16mm) (6H)

推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：73

所属工业领域：军工

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧

产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)

常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70

对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色

全流程工序步骤：

冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
