美军标平台标准档案编号：BJT-MS-MS-21051F-9535
现行有效
MS 21051F-1987

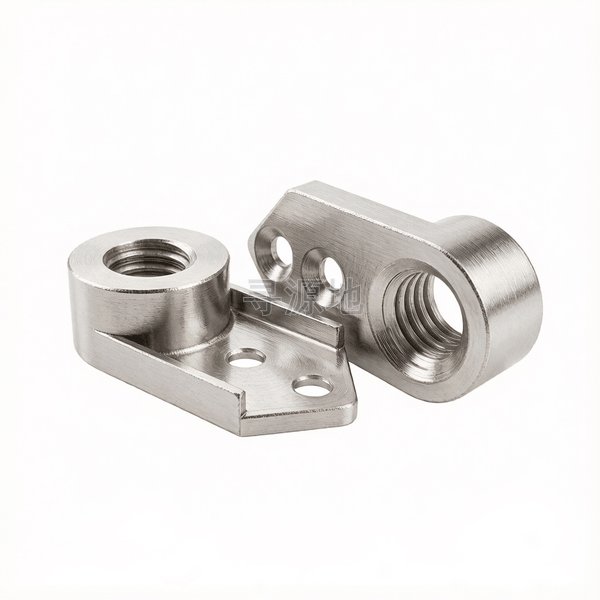

单耳托板自锁螺母
Self-locking nuts,one lug
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6170 | ISO 4032 | DIN 934 | ASME B18.2.2 |
螺纹尺寸 d | #6 | #8 | |
|---|---|---|---|
| P | 螺距 | 32 | 32 |
| h | max | 0.047 | 0.047 |
| k | 头部厚度 最大值 | 0.171 | 0.25 |
| dk | 头部外径 最大值 | 0.297 | 0.297 |
| dk | 头部外径 最小值 | 0.239 | 0.277 |
| L | max | 0.935 | 0.935 |
| d0 | max | 0.103 | 0.103 |
| d0 | min | 0.098 | 0.098 |
| d1 | min | 0.205 | 0.248 |
| d2 | max | 0.21 | 0.21 |
| d2 | min | 0.19 | 0.19 |
| L0 | max | 0.349 | 0.349 |
| L0 | min | 0.339 | 0.339 |
| L1 | min | 0.1 | 0.1 |
| L2 | max | 0.314 | 0.314 |
| L2 | min | 0.31 | 0.31 |
该标准（MS 21051F-1987）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (D≤16mm); B级 (D>16mm) (6H)
推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧
生产制造工艺与质量控制
产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)
常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70
对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
全流程工序步骤：
冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
