MS 21044H-1993

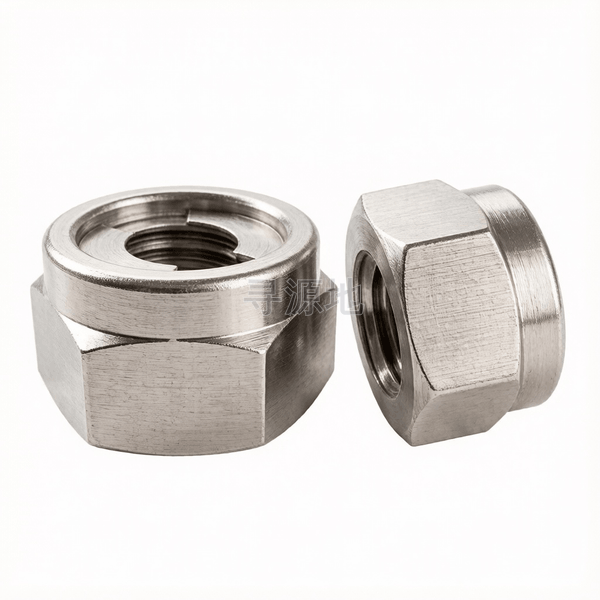

金属嵌件六角锁紧螺母

All-metal prevailing torque type hexagon nuts

本标准已废止，现行替代版本为：MS 21044H-1999

国标 GB	国际 ISO	德标 DIN
GB/T 24425	ISO 3530	DIN 8140

螺纹尺寸 d		1	#2	#4	#6	#8	#10	1/2	1/4	3/4	3/8	5/8	7/8	1-1/4	1-1/8	5/16	7/16	9/16
P	螺距	12	56	40	32	32	32	20	28	18	24	18	14	12	12	24	20	18
s	对边宽度最大值	1.44	0.251	0.251	0.313	0.345	0.376	0.752	0.439	1.064	0.564	0.94	1.252	1.815	1.627	0.502	0.69	0.877
s	对边宽度最小值	1.427	0.243	0.243	0.305	0.336	0.367	0.741	0.439	1.052	0.553	0.928	1.239	1.801	1.614	0.492	0.679	0.865
e	对角宽最小值	1.615	0.268	0.268	0.339	0.374	0.41	0.837	0.482	1.191	0.622	1.051	1.403	2.038	1.826	0.552	0.766	0.978
k	头部厚度最大值	1.141	0.153	0.157	0.188	0.281	0.281	0.61	0.36	0.891	0.469	0.766	1.016	1.454	1.266	0.369	0.469	0.704
k	头部厚度最小值	1.01	0.133	0.133	0.16	0.219	0.208	0.575	0.24	0.855	0.318	0.732	0.965	1.3	1.13	0.271	0.435	0.623

该标准（MS 21044H-1993）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级精密级 (配合内螺纹精度4H/5H)

推荐性能等级304冷作硬化奥氏体不锈钢 (抗拉≥1400MPa); 黄铜

表面处理规范本色超声波脱脂钝化;着色涂层(红/绿);二硫化钼干膜润滑

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：73

所属工业领域：军工

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

铝合金/镁合金箱体低强度基体螺纹孔强化、航空铸件螺纹耐磨防滑牙、损坏内螺纹修复翻新

产品等级（精度）：精密级 (配合内螺纹精度4H/5H)

常用材料与性能等级：304冷作硬化奥氏体不锈钢 (抗拉≥1400MPa); 黄铜

对应国际/德标：DIN 8140; ISO 3530; GB/T 24425

推荐表面防腐：本色超声波脱脂钝化;着色涂层(红/绿);二硫化钼干膜润滑

全流程工序步骤：

优质奥氏体不锈钢圆丝 → 精密冷轧拉拔成菱形截面线材 → 数控专用绕簧机高精卷制 → 冲压成型安装驱动柄及折断切口槽 → 超声波脱脂除油 → 硝酸钝化处理 → 喷涂二硫化钼干膜润滑剂 → 旋规通止检验 → 分装入库
