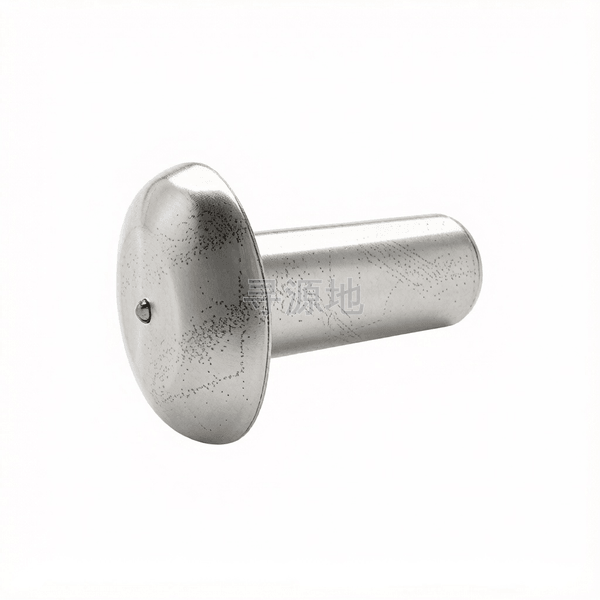

盘头焊钉
Pan head studs
本标准已废止，现行替代版本为：MS 20470H-1998
前往新版标准→
| 国标 GB | 国际 ISO |
|---|---|
| GB/T 10433 | ISO 13918 |
螺纹尺寸 d | 1/4 | 1/8 | 3/8 | 1/16 | 3/16 | 3/32 | 5/16 | 5/32 | 7/32 | |
|---|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 | 0.107 | 0.054 | 0.161 | 0.027 | 0.08 | 0.04 | 0.133 | 0.067 | 0.093 |
| dk | 头部外径 最大值 | 0.525 | 0.262 | 0.787 | 0.131 | 0.394 | 0.196 | 0.656 | 0.328 | 0.459 |
| dk | 头部外径 最小值 | 0.475 | 0.238 | 0.713 | 0.119 | 0.356 | 0.178 | 0.594 | 0.296 | 0.415 |
| d | 大径 最大值 | 0.253 | 0.128 | 0.378 | 0.065 | 0.19 | 0.097 | 0.316 | 0.159 | 0.222 |
| d | 大径 最小值 | 0.249 | 0.124 | 0.374 | 0.061 | 0.186 | 0.093 | 0.312 | 0.155 | 0.218 |
该标准（MS 20470H-1993）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级焊接加工级 (GB/T 10433 / ISO 13918)
推荐性能等级ML15; ML18; Q235; 304不锈钢 (抗拉≥400MPa)
表面处理规范镀铜;本色酸洗防锈油;镀锌(非焊接端)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
钢-混凝土组合梁剪切连接、工业厂房楼承板压型钢板栓钉焊、船舶甲板耐磨板穿孔焊接
生产制造工艺与质量控制
产品等级（精度）：焊接加工级 (GB/T 10433 / ISO 13918)
常用材料与性能等级：ML15; ML18; Q235; 304不锈钢 (抗拉≥400MPa)
对应国际/德标：ISO 13918; GB/T 10433; AWS D1.1
推荐表面防腐：镀铜;本色酸洗防锈油;镀锌(非焊接端)
全流程工序步骤：
低碳钢盘圆退火 → 酸洗磷化 → 冷拔拉丝 → 多工位冷镦成型法兰头与钉杆 → 底部冲凹坑压装纯铝引弧球(焊豆) → 去油清洗 → 微镀铜防锈处理 → 配装陶瓷磁环 → 密封装箱入库
