美军标平台标准档案编号：BJT-MS-MS-20073B-5CE4
已被 MS 20073B-2000 替代
替代新版：MS 20073B-2000→
MS 20073B-1994

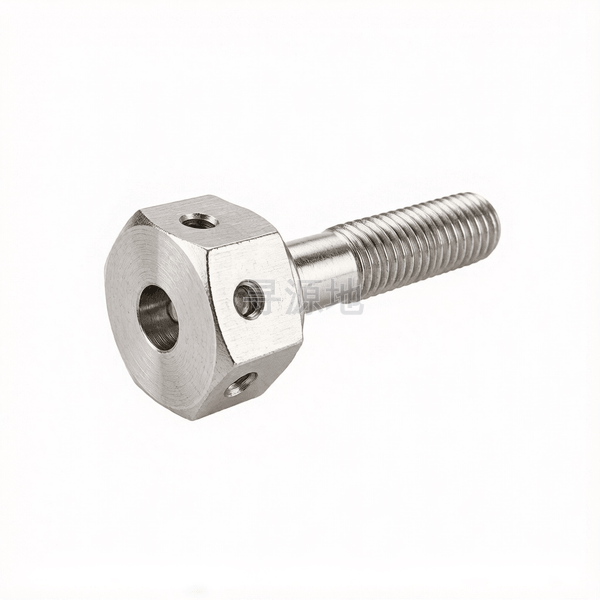

六角头头部带三孔螺栓
Hexagon head bolts with three holes on head
本标准已废止，现行替代版本为：MS 20073B-2000
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | #10 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 32 | 20 | 28 | 16 | 24 | 18 | 24 | 20 | 18 |
| b | min | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
| h | max | 0.12 | 0.199 | 0.144 | 0.281 | 0.172 | 0.234 | 0.172 | 0.172 | 0.203 |
| h | min | 0.11 | 0.189 | 0.134 | 0.271 | 0.162 | 0.224 | 0.162 | 0.162 | 0.193 |
| s | 对边宽度 最大值 | 0.376 | 0.751 | 0.439 | 1.064 | 0.564 | 0.939 | 0.501 | 0.689 | 0.876 |
| s | 对边宽度 最小值 | 0.367 | 0.741 | 0.43 | 1.053 | 0.554 | 0.928 | 0.492 | 0.679 | 0.865 |
| k | 头部厚度 最大值 | 0.203 | 0.391 | 0.234 | 0.578 | 0.297 | 0.484 | 0.297 | 0.344 | 0.438 |
| k | 头部厚度 最小值 | 0.172 | 0.359 | 0.203 | 0.547 | 0.266 | 0.453 | 0.266 | 0.313 | 0.406 |
| r | 过渡圆角 最大值 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
| r | 过渡圆角 最小值 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
| d0 | max | 0.075 | 0.075 | 0.075 | 0.075 | 0.075 | 0.075 | 0.075 | 0.075 | 0.075 |
| d0 | min | 0.065 | 0.065 | 0.065 | 0.065 | 0.065 | 0.065 | 0.065 | 0.065 | 0.065 |
| d1 | 参数值 | 0.149 | 0.188 | 0.188 | 0.188 | 0.188 | 0.188 | 0.188 | 0.188 | 0.188 |
| ds | max | 0.189 | 0.499 | 0.249 | 0.749 | 0.374 | 0.624 | 0.312 | 0.437 | 0.562 |
| ds | min | 0.186 | 0.495 | 0.246 | 0.744 | 0.371 | 0.62 | 0.309 | 0.433 | 0.558 |
| w | min | 0.039 | 0.094 | 0.052 | 0.187 | 0.078 | 0.14 | 0.078 | 0.078 | 0.109 |
该标准（MS 20073B-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
