美军标平台标准档案编号：BJT-MS-MS-20004-811B
已被 MS 20004-1999 替代
替代新版：MS 20004-1999→
MS 20004-1981

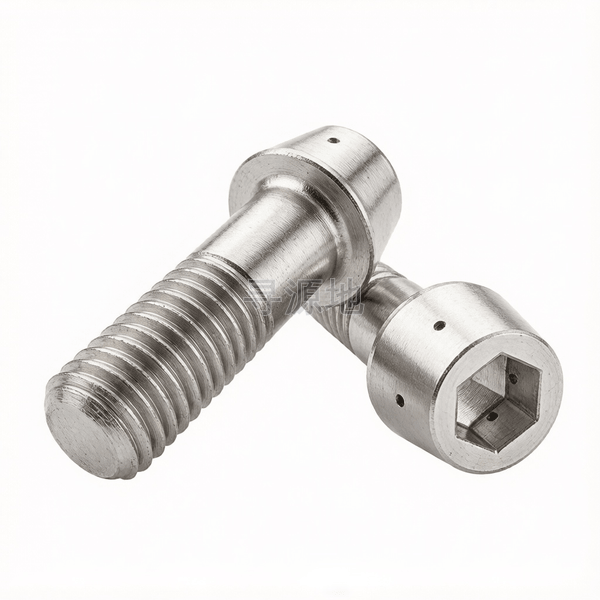

内六角锥形圆柱螺钉
Hex socket cap screws
本标准已废止，现行替代版本为：MS 20004-1999
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 70.1 | ISO 4762 | DIN 912 | ASME B18.3 |
螺纹尺寸 d | 1/2 | 1/4 | 3/8 | 5/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 20 | 28 | 24 | 18 | 24 | 20 | 18 |
| b | min | 0.787 | 0.475 | 0.662 | 0.912 | 0.537 | 0.787 | 0.85 |
| s | 对边宽度 最大值 | 0.3785 | 0.19 | 0.315 | 0.5035 | 0.221 | 0.315 | 0.441 |
| s | 对边宽度 最小值 | 0.3755 | 0.188 | 0.313 | 0.5005 | 0.219 | 0.313 | 0.438 |
| k | 头部厚度 | 0.5 | 0.25 | 0.375 | 0.625 | 0.312 | 0.438 | 0.562 |
| dk | 头部外径 | 0.625 | 0.342 | 0.52 | 0.826 | 0.394 | 0.534 | 0.723 |
| dc | 法兰外径 最大值 | 0.828 | 0.438 | 0.649 | 1.05 | 0.531 | 0.75 | 0.938 |
| dc | 法兰外径 最小值 | 0.818 | 0.428 | 0.639 | 1.04 | 0.521 | 0.74 | 0.928 |
| d1 | max | 0.06 | 0.042 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 |
| d1 | min | 0.055 | 0.037 | 0.055 | 0.055 | 0.055 | 0.055 | 0.055 |
| ds | max | 0.4991 | 0.2492 | 0.3742 | 0.624 | 0.3117 | 0.4367 | 0.5616 |
| ds | min | 0.4971 | 0.2477 | 0.3727 | 0.622 | 0.3102 | 0.4347 | 0.5596 |
| k1 | 参数值 | 0.172 | 0.078 | 0.125 | 0.234 | 0.094 | 0.156 | 0.203 |
| w | 参数值 | 0.247 | 0.112 | 0.183 | 0.317 | 0.144 | 0.208 | 0.279 |
该标准（MS 20004-1981）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级8.8; 10.9; 12.9; A2-70; A4-80
表面处理规范氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80
对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1
推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
全流程工序步骤：
SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
