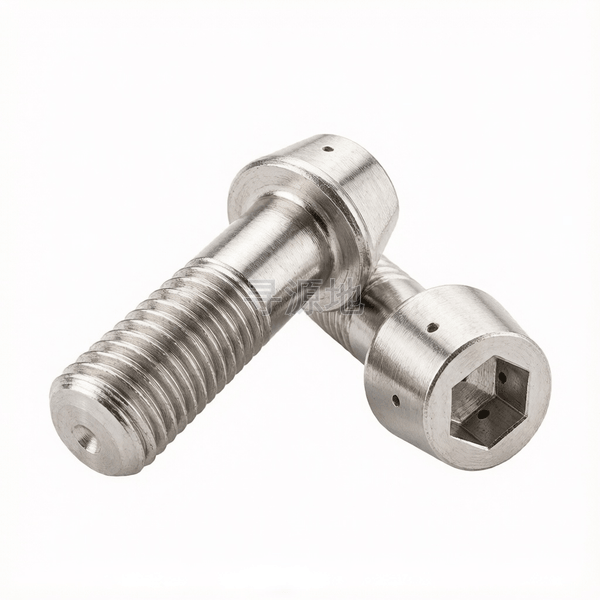

内六角锥形圆柱杆部带孔螺钉
Hex socket cap screws with hole on shank
本标准已废止，现行替代版本为：MS 20004-1999
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 70.1 | ISO 4762 | DIN 912 | ASME B18.3 |
螺纹尺寸 d | 1 | 3/4 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/8 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | — | 16 | 14 | 12 | 12 | 12 | 12 |
| b | min | 1.287 | 1.037 | 1.162 | 1.85 | 1.6 | 1.475 | 1.725 |
| s | 对边宽度 最大值 | 0.7547 | 0.566 | 0.6295 | 1.256 | 1.005 | 0.7547 | 1.131 |
| s | 对边宽度 最小值 | 0.7507 | 0.563 | 0.6257 | 1.251 | 1.001 | 0.7507 | 1.126 |
| k | 头部厚度 | 1 | 0.75 | 0.875 | 1.5 | 1.25 | 1.125 | 1.375 |
| dk | 头部外径 | 1.249 | 0.921 | 1.083 | 1.931 | 1.598 | 1.275 | 1.768 |
| dc | 法兰外径 最大值 | 1.625 | 1.23 | 1.438 | 2.5 | 2.125 | 1.875 | 2.313 |
| dc | 法兰外径 最小值 | 1.615 | 1.22 | 1.428 | 2.49 | 2.115 | 1.865 | 2.303 |
| t | max | 0.26 | 0.2 | 0.2 | 0.32 | 0.32 | 0.26 | 0.32 |
| d1 | max | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 | 0.06 |
| d1 | min | 0.055 | 0.055 | 0.055 | 0.055 | 0.055 | 0.055 | 0.055 |
| d2 | max | 0.25 | 0.187 | 0.187 | 0.321 | 0.312 | 0.25 | 0.312 |
| ds | max | 0.9985 | 0.7488 | 0.8737 | 1.499 | 1.249 | 1.124 | 1.374 |
| ds | min | 0.9955 | 0.7468 | 0.8707 | 1.495 | 1.246 | 1.121 | 1.37 |
| k1 | 参数值 | 0.391 | 0.281 | 0.344 | 0.594 | 0.5 | 0.453 | 0.547 |
| w | 参数值 | 0.527 | 0.385 | 0.45 | 0.823 | 0.667 | 0.589 | 0.746 |
该标准（MS 20004-1981）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级8.8; 10.9; 12.9; A2-70; A4-80
表面处理规范氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
自动化工装夹具、五金冲压模具、机床主轴箱体、高精度液压泵阀深沉孔安装
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：8.8; 10.9; 12.9; A2-70; A4-80
对应国际/德标：DIN 912; ISO 4762; ASME B18.3; GB/T 70.1
推荐表面防腐：氧化发黑浸油;达克罗涂覆;电镀蓝白锌;环保镀镍;本色钝化
全流程工序步骤：
SCM435/40Cr合金线材 → 球化退火 → 酸洗磷化 → 精拉拔 → 多工位冷镦切断成型圆柱头与六角孔 → 滚丝搓牙 → 连续网带式保护气氛调质淬火回火 → 表面发黑或达克罗防腐 → 除氢防脆 → 全自动影像筛选机检测 → 定重装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
