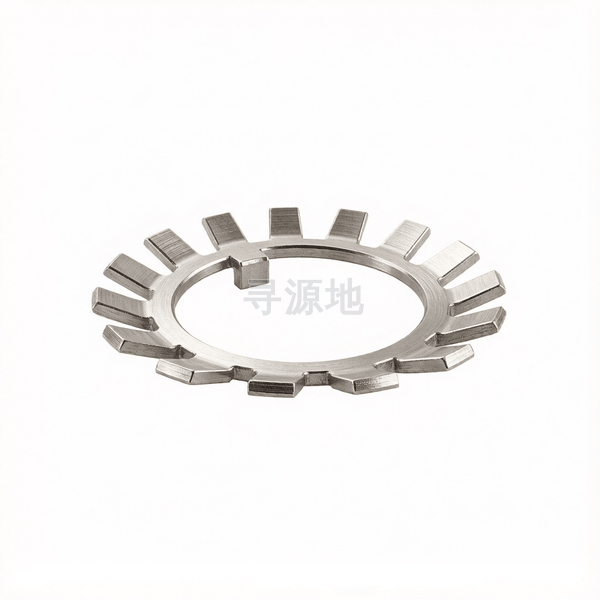

内舌锁紧垫圈

Internal tab lockwashers

本标准已废止，现行替代版本为：MS 19069A-2006

前往新版标准→

按此标准匹配源头工厂与产地 →理论重量与成本测算发布此标准采购需求

国标 GB	国际 ISO	德标 DIN
GB/T 97.1	ISO 7089	DIN 125A

螺纹尺寸 d		0.406	0.484	0.601	0.672	0.801	0.987	1.193	1.396	1.583	1.792	1.992	2.188	2.42	2.588	2.791	2.99	3.177	3.395	3.58	3.8	3.938	4.19	4.812
b	max	0.12	0.12	0.12	0.12	0.176	0.176	0.176	0.176	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.36	0.36	0.36	0.36	0.36	0.36
b	min	0.11	0.11	0.11	0.11	0.156	0.156	0.156	0.156	0.28	0.28	0.28	0.28	0.28	0.28	0.28	0.28	0.28	0.34	0.34	0.34	0.34	0.34	0.34
h	max	0.046	0.046	0.046	0.046	0.046	0.054	0.054	0.054	0.063	0.063	0.063	0.068	0.068	0.068	0.068	0.068	0.068	0.068	0.068	0.068	0.068	0.068	0.068
h	min	0.038	0.038	0.038	0.038	0.038	0.046	0.046	0.046	0.053	0.053	0.053	0.058	0.058	0.058	0.058	0.058	0.058	0.058	0.058	0.058	0.058	0.058	0.058
h	max	0.093	0.093	0.093	0.093	0.093	0.125	0.125	0.125	0.125	0.156	0.156	0.156	0.156	0.156	0.25	0.25	0.25	0.25	0.25	0.25	0.312	0.312	0.312
h	min	0.031	0.031	0.031	0.031	0.031	0.063	0.063	0.063	0.063	0.094	0.094	0.094	0.094	0.094	0.126	0.126	0.126	0.126	0.126	0.126	0.188	0.188	0.188
dc	法兰外径最大值	0.858	0.952	1.124	1.233	1.374	1.592	1.889	2.108	2.28	2.53	2.718	2.983	3.218	3.405	3.624	3.952	4.171	4.389	4.577	4.842	5.03	5.218	5.436
dc	法兰外径最小值	0.798	0.892	1.064	1.173	1.314	1.532	1.829	2.048	2.22	2.47	2.658	2.923	3.158	3.345	3.564	3.892	4.111	4.329	4.517	4.782	4.97	5.158	5.376
r	过渡圆角	0.016	0.016	0.016	0.016	0.016	0.016	0.031	0.031	0.031	0.031	0.031	0.031	0.047	0.047	0.047	0.047	0.047	0.047	0.047	0.047	0.047	0.047	0.047
d	大径最大值	0.421	0.499	0.616	0.694	0.816	1.009	1.213	1.416	1.603	1.817	2.017	2.207	2.425	2.613	2.816	3.003	3.207	3.425	3.612	3.83	4.018	4.222	4.812
d	大径最小值	0.406	0.484	0.601	0.679	0.801	0.989	1.193	1.396	1.583	1.792	1.992	2.182	2.4	2.588	2.791	2.973	3.177	3.395	3.582	3.8	3.988	4.192	4.425
b1	max	0.03	0.03	0.03	0.03	0.03	0.03	0.05	0.05	0.05	0.05	0.05	0.05	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.07	0.085	0.085	0.085
b1	min	0.02	0.02	0.02	0.02	0.02	0.02	0.035	0.035	0.035	0.035	0.035	0.035	0.055	0.055	0.055	0.055	0.055	0.055	0.055	0.055	0.065	0.065	0.065
b2	max	0.104	0.104	0.104	0.104	0.166	0.166	0.166	0.166	0.234	0.234	0.234	0.234	0.234	0.234	0.234	0.327	0.327	0.327	0.327	0.327	0.327	0.39	0.39
b2	min	0.084	0.084	0.084	0.084	0.146	0.146	0.146	0.146	0.204	0.204	0.204	0.204	0.204	0.204	0.204	0.297	0.297	0.297	0.297	0.297	0.297	0.36	0.36
d1	max	0.551	0.645	0.77	0.895	0.989	1.208	1.458	1.676	1.864	2.082	2.27	2.52	2.708	2.895	3.114	3.395	3.614	3.832	4.02	4.239	4.426	4.614	4.832
d1	min	0.531	0.625	0.75	0.875	0.969	1.188	1.438	1.656	1.844	2.062	2.25	2.5	2.688	2.875	3.094	3.375	3.594	3.812	4	4.219	4.406	4.594	4.812
Number	of external teeth	9	9	11	11	11	13	13	15	15	17	17	17	17	19	19	19	19	19	19	19	19	19	19

该标准（MS 19069A-1987）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (d≤36mm); C级 (d>36mm)

推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

工程应用场景与制造工艺画像

应用热度指数：71

行业工况与连接用途

所属工业领域：军工

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大

生产制造工艺与质量控制

产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)

常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

全流程工序步骤：

冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
