美军标平台标准档案编号：BJT-MS-MS-18211B-ABCC
已被 MS 18211B-1997 替代
替代新版：MS 18211B-1997→
MS 18211B-1994

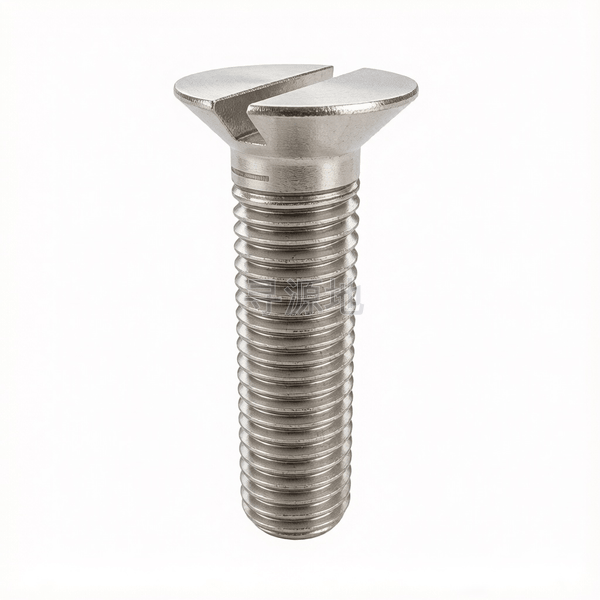

80°开槽沉头螺钉
80°Slotted countersunk head screws
本标准已废止，现行替代版本为：MS 18211B-1997
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 819.1 | ISO 7046-1 | DIN 965 | ASME B18.6.3 |
螺纹尺寸 d | #2 | #4 | #6 | #8 | #10 | 1/4 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 56 | 40 | 32 | 32 | — | — |
| k | 头部厚度 最大值 | 0.053 | 0.067 | 0.083 | 0.1 | 0.116 | 0.153 |
| k | 头部厚度 最小值 | 0.037 | 0.049 | 0.06 | 0.072 | 0.083 | 0.11 |
| dk | 头部外径 最大值 | 0.172 | 0.225 | 0.279 | 0.332 | 0.385 | 0.507 |
| dk | 头部外径 最小值 | 0.147 | 0.191 | 0.238 | 0.285 | 0.333 | 0.442 |
| t | max | 0.023 | 0.03 | 0.038 | 0.045 | 0.053 | 0.07 |
| t | min | 0.015 | 0.02 | 0.024 | 0.029 | 0.034 | 0.046 |
| n | max | 0.033 | 0.039 | 0.048 | 0.054 | 0.06 | 0.075 |
| n | min | 0.025 | 0.031 | 0.039 | 0.045 | 0.05 | 0.064 |
该标准（MS 18211B-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
全流程工序步骤：
低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
