美军标平台标准档案编号：BJT-MS-MS-18064A-99AE
已被 MS 18064A-1998 替代
替代新版：MS 18064A-1998→
MS 18064A-1991

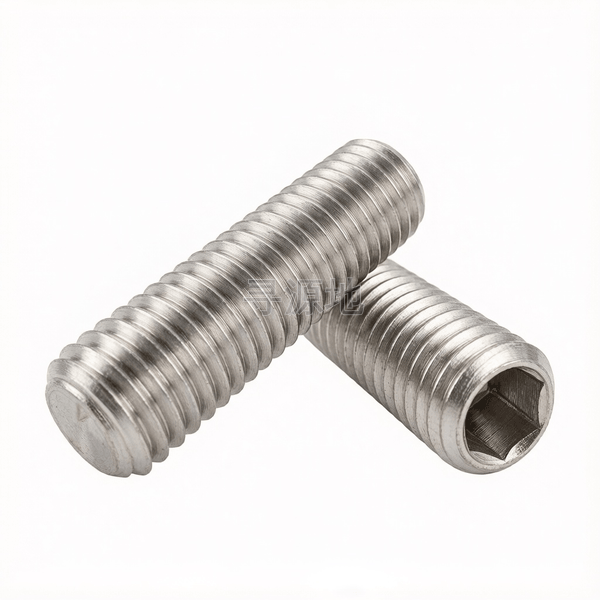

内六角凹端紧定螺钉
Hexagon socket set screws with cup point
本标准已废止，现行替代版本为：MS 18064A-1998
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | #4 | #6 | #8 | #10 | 1/2 | 1/4 | 3/8 | 5/16 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 40 | 32 | 32 | 32 | 20 | 28 | 24 | 24 |
| s | 对边宽度 最大值 | 0.051 | 0.0635 | 0.0791 | 0.0947 | 0.252 | 0.127 | 0.1895 | 0.1582 |
| s | 对边宽度 最小值 | 0.05 | 0.0625 | 0.0781 | 0.0937 | 0.25 | 0.125 | 0.1875 | 0.1562 |
| t | min | 0.04 | 0.05 | 0.062 | 0.075 | 0.2 | 0.1 | 0.15 | 0.125 |
| dz | max | 0.061 | 0.074 | 0.087 | 0.102 | 0.291 | 0.132 | 0.212 | 0.172 |
| dz | min | 0.051 | 0.064 | 0.076 | 0.088 | 0.27 | 0.118 | 0.194 | 0.156 |
该标准（MS 18064A-1991）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
