美军标平台标准档案编号：BJT-MS-MS-17825H-F9F3
已被 MS 17825H-2009 替代
替代新版：MS 17825H-2009→
MS 17825H-2004

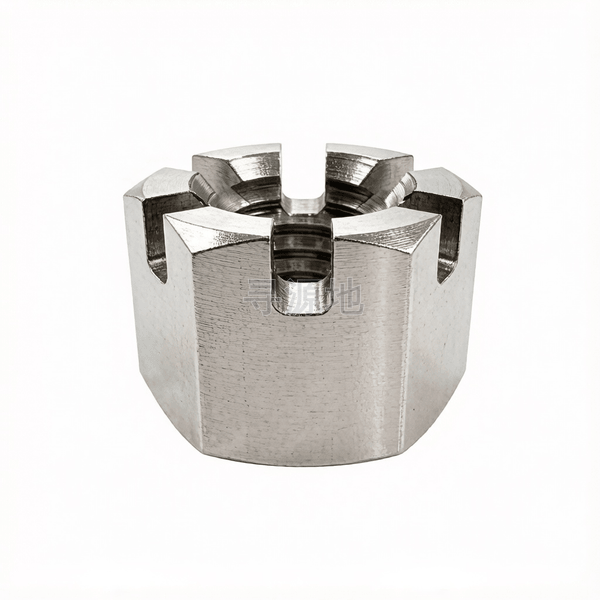

细牙六角开槽螺母
Hexagon slotted and castle nuts with fine thread
本标准已废止，现行替代版本为：MS 17825H-2009
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | 1 | #10 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 1-1/4 | 1-1/8 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 12 | 32 | 20 | 28 | 16 | 24 | 18 | 14 | 12 | 12 | 24 | 20 | 18 |
| s | 对边宽度 最大值 | 1.44 | 0.376 | 0.752 | 0.439 | 1.064 | 0.564 | 0.94 | 1.252 | 1.815 | 1.627 | 0.502 | 0.69 | 0.877 |
| s | 对边宽度 最小值 | 1.427 | 0.367 | 0.741 | 0.43 | 1.052 | 0.553 | 0.928 | 1.239 | 1.801 | 1.614 | 0.492 | 0.679 | 0.865 |
| e | 对角宽 最小值 | 1.615 | 0.41 | 0.837 | 0.482 | 1.191 | 0.622 | 1.051 | 1.403 | 2.038 | 1.825 | 0.552 | 0.766 | 0.978 |
| k | 头部厚度 最大值 | 1.015 | 0.265 | 0.578 | 0.296 | 0.828 | 0.421 | 0.734 | 0.921 | 1.265 | 1.171 | 0.343 | 0.468 | 0.624 |
| k | 头部厚度 最小值 | 0.985 | 0.235 | 0.548 | 0.266 | 0.798 | 0.391 | 0.704 | 0.891 | 1.235 | 1.141 | 0.313 | 0.438 | 0.594 |
| n | max | 0.187 | 0.108 | 0.155 | 0.108 | 0.187 | 0.155 | 0.187 | 0.187 | 0.187 | 0.187 | 0.108 | 0.155 | 0.187 |
| n | min | 0.157 | 0.078 | 0.125 | 0.078 | 0.157 | 0.125 | 0.157 | 0.157 | 0.157 | 0.157 | 0.078 | 0.125 | 0.157 |
| w | max | 0.766 | 0.125 | 0.375 | 0.141 | 0.578 | 0.235 | 0.484 | 0.672 | 0.891 | 0.828 | 0.188 | 0.282 | 0.406 |
| w | min | 0.746 | 0.105 | 0.355 | 0.121 | 0.558 | 0.215 | 0.464 | 0.652 | 0.871 | 0.808 | 0.168 | 0.262 | 0.386 |
该标准（MS 17825H-2004）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
