美军标平台标准档案编号：BJT-MS-MS-16992F-C10D
已被 MS 16992F-1993 替代
替代新版：MS 16992F-1993→
MS 16992F-1988

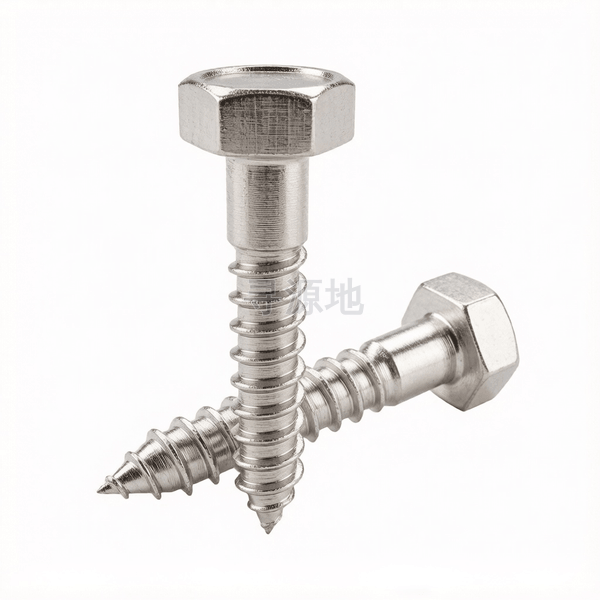

六角头木螺钉
Hex head lag screws
本标准已废止，现行替代版本为：MS 16992F-1993
前往新版标准→
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 99~101 | DIN 7997 | ASME B18.6.1 |
螺纹尺寸 d | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 5/16 | 7/16 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 6 | 10 | 4.5 | 7 | 5 | 9 | 7 |
| s | 对边宽度 最大值 | 0.75 | 0.438 | 1.125 | 0.562 | 0.938 | 0.5 | 0.625 |
| s | 对边宽度 最小值 | 0.725 | 0.425 | 1.088 | 0.544 | 0.906 | 0.484 | 0.603 |
| e | max | 0.866 | 0.505 | 1.299 | 0.65 | 1.083 | 0.577 | 0.722 |
| e | 对角宽 最小值 | 0.826 | 0.484 | 1.24 | 0.62 | 1.033 | 0.552 | 0.687 |
| k | 头部厚度 最大值 | 0.364 | 0.188 | 0.524 | 0.268 | 0.444 | 0.235 | 0.316 |
| k | 头部厚度 最小值 | 0.302 | 0.15 | 0.455 | 0.226 | 0.378 | 0.195 | 0.272 |
| r | 过渡圆角 最大值 | 0.03 | 0.03 | 0.06 | 0.03 | 0.06 | 0.03 | 0.03 |
| r | 过渡圆角 最小值 | 0.01 | 0.01 | 0.02 | 0.01 | 0.02 | 0.01 | 0.01 |
| d1 | 参数值 | 0.371 | 0.173 | 0.579 | 0.265 | 0.471 | 0.227 | 0.238 |
| ds | max | 0.515 | 0.26 | 0.768 | 0.388 | 0.642 | 0.324 | 0.452 |
| ds | min | 0.482 | 0.237 | 0.729 | 0.36 | 0.605 | 0.298 | 0.421 |
该标准（MS 16992F-1988）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准商用级
推荐性能等级表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
表面处理规范黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：家具制造、木制品装配、木结构连接、装修固定
主要功能用途：在木材中自行攻丝，用于木质构件、家具及装修木制品的紧固连接
典型应用节点：
石膏板与轻钢/木龙骨穿透紧固、板式家具与橱柜组装、实木及纤维密度板拼接
生产制造工艺与质量控制
产品等级（精度）：标准商用级
常用材料与性能等级：表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
对应国际/德标：DIN 7997; DIN 7505; ASME B18.6.1; GB/T 99~101
推荐表面防腐：黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
全流程工序步骤：
低碳冷镦钢盘圆 → 冷拔拉丝 → 冷镦成型喇叭头十字槽/米字槽 → 高速搓丝机搓制深牙割木螺纹 → 连续式网带炉整体淬火回火 → 表面黑磷化或镀彩锌 → 浸防锈油 → 包装装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
