美军标平台标准档案编号：BJT-MS-MS-16286-3F37
现行有效
MS 16286-1991

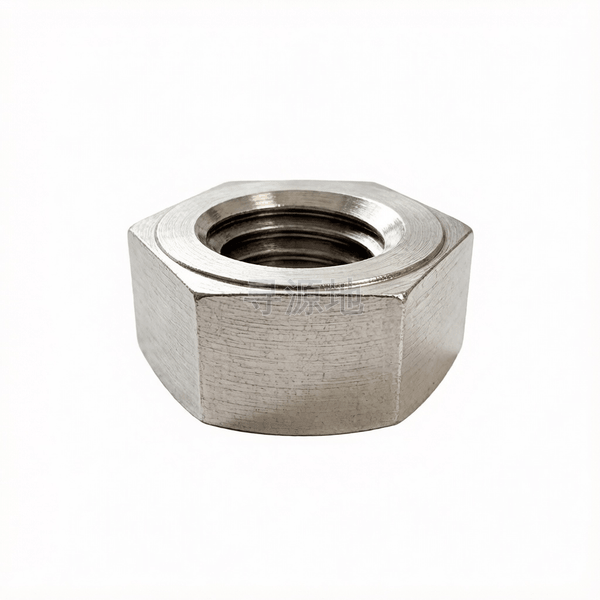

重型单倒角六角螺母
Heavy single chamfered hexagon nuts
| 国标 GB | 美标 ASME/ANSI |
|---|---|
| GB/T 1229 | ASME B18.2.2 Heavy Hex |
螺纹尺寸 d | 1 | 2 | 3 | 1/2 | 1/4 | 3/4 | 3/8 | 5/8 | 7/8 | 1-1/2 | 1-1/4 | 1-1/8 | 1-3/4 | 1-3/8 | 2-1/2 | 2-1/4 | 2-3/4 | 5/16 | 7/16 | 9/16 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 8 | 8 | 8 | 13 | 20 | 10 | 16 | 11 | 9 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 18 | 14 | 12 |
| s | 对边宽度 最大值 | 1.5 | 3 | 4.5 | 0.75 | 0.4375 | 1.125 | 0.5625 | 0.9375 | 1.3125 | 2.25 | 1.875 | 1.6875 | 2.625 | 2.0625 | 3.75 | 3.75 | 4.125 | 0.5 | 0.6875 | 0.875 |
| s | 对边宽度 最小值 | 1.45 | 2.9 | 4.35 | 0.736 | 0.428 | 1.088 | 0.551 | 0.922 | 1.269 | 2.175 | 1.812 | 1.631 | 2.538 | 1.994 | 3.625 | 3.262 | 3.988 | 0.489 | 0.675 | 0.861 |
| e | max | 1.732 | 3.464 | 5.196 | 0.866 | 0.505 | 1.299 | 0.65 | 1.083 | 1.516 | 2.598 | 2.165 | 1.949 | 3.031 | 2.382 | 4.33 | 3.897 | 4.763 | 0.577 | 0.794 | 1.01 |
| e | 对角宽 最小值 | 1.653 | 3.306 | 4.959 | 0.84 | 0.488 | 1.24 | 0.628 | 1.051 | 1.447 | 2.48 | 2.066 | 1.859 | 2.893 | 2.273 | 4.133 | 3.719 | 4.546 | 0.557 | 0.768 | 0.982 |
| k | 头部厚度 最大值 | 0.887 | 1.763 | 2.638 | 0.448 | 0.226 | 0.665 | 0.337 | 0.559 | 0.776 | 1.317 | 1.094 | 0.999 | 1.54 | 1.206 | 2.193 | 1.97 | 2.415 | 0.273 | 0.385 | 0.496 |
| k | 头部厚度 最小值 | 0.831 | 1.675 | 2.518 | 0.427 | 0.212 | 0.617 | 0.32 | 0.535 | 0.724 | 1.245 | 1.03 | 0.939 | 1.45 | 1.138 | 2.089 | 1.874 | 2.303 | 0.258 | 0.365 | 0.473 |
| c | 倒角高 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 | 0.016 |
该标准（MS 16286-1991）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (精密级)
推荐性能等级2H; 10级; 12级; 10H
表面处理规范磷化涂油;发黑浸油;达克罗;热浸镀锌
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
石油化工高温高压管道法兰、核电承压容器大螺柱成对紧固、高层钢构厚板连接
生产制造工艺与质量控制
产品等级（精度）：A级 (精密级)
常用材料与性能等级：2H; 10级; 12级; 10H
对应国际/德标：ASME B18.2.2 Heavy Hex; ASTM A194 2H; GB/T 1229
推荐表面防腐：磷化涂油;发黑浸油;达克罗;热浸镀锌
全流程工序步骤：
45号钢/42CrMo棒料 → 中频感应加热下料锻造或特大吨位冷镦 → 车修倒角与平面 → 专用大扭矩攻丝机攻牙 → 整体淬火高温回火热处理 → 表面磷化涂油或热浸镀锌 → 超声波探伤抽检 → 木箱包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
