MS 16217A-1999

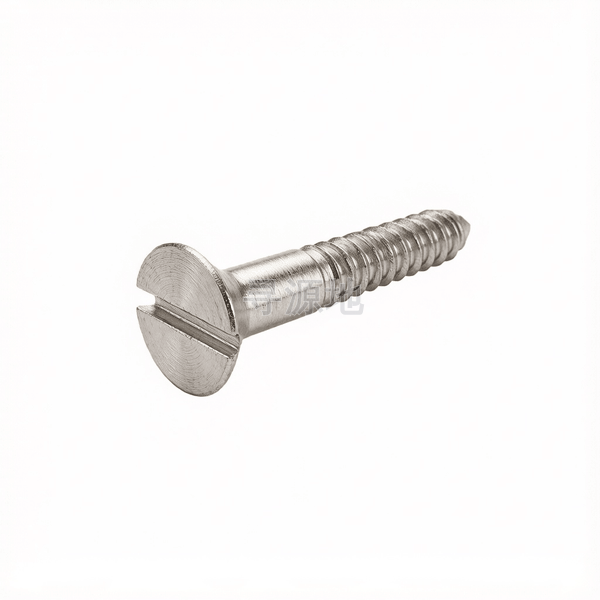

80°开槽沉头木螺钉

80°Slotted flat head wood screws

国标 GB	德标 DIN	美标 ASME/ANSI
GB/T 99~101	DIN 7997	ASME B18.6.1

螺纹尺寸 d		#8	#10	#12	#14	#16	#18	#20	#24
P	螺距	15	13	11	10	9	8	8	7
k	头部厚度最大值	0.1	0.116	0.132	0.148	0.164	0.18	0.196	0.228
k	头部厚度最小值	0.084	0.098	0.112	0.127	0.141	0.155	0.17	0.198
dk	头部外径最大值	0.332	0.385	0.438	0.491	0.544	0.597	0.65	0.756
dk	头部外径最小值	0.308	0.359	0.41	0.461	0.512	0.563	0.614	0.716
t	max	0.045	0.053	0.06	0.068	0.075	0.073	0.09	0.105
t	min	0.029	0.034	0.039	0.044	0.049	0.054	0.059	0.069
ds	max	0.168	0.194	0.22	0.246	0.272	0.298	0.324	0.576
ds	min	0.157	0.183	0.209	0.235	0.261	0.287	0.313	0.565
n	max	0.054	0.06	0.067	0.075	0.075	0.084	0.084	0.094
n	min	0.045	0.05	0.056	0.064	0.064	0.072	0.072	0.081

该标准（MS 16217A-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级标准商用级

推荐性能等级表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢

表面处理规范黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：62

所属工业领域：军工

核心连接场景：家具制造、木制品装配、木结构连接、装修固定

主要功能用途：在木材中自行攻丝，用于木质构件、家具及装修木制品的紧固连接

典型应用节点：

石膏板与轻钢/木龙骨穿透紧固、板式家具与橱柜组装、实木及纤维密度板拼接

产品等级（精度）：标准商用级

常用材料与性能等级：表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢

对应国际/德标：DIN 7997; DIN 7505; ASME B18.6.1; GB/T 99~101

推荐表面防腐：黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀

全流程工序步骤：

低碳冷镦钢盘圆 → 冷拔拉丝 → 冷镦成型喇叭头十字槽/米字槽 → 高速搓丝机搓制深牙割木螺纹 → 连续式网带炉整体淬火回火 → 表面黑磷化或镀彩锌 → 浸防锈油 → 包装装盒
