美军标平台标准档案编号：BJT-MS-MS-16210B-89C9
现行有效
MS 16210B-1966

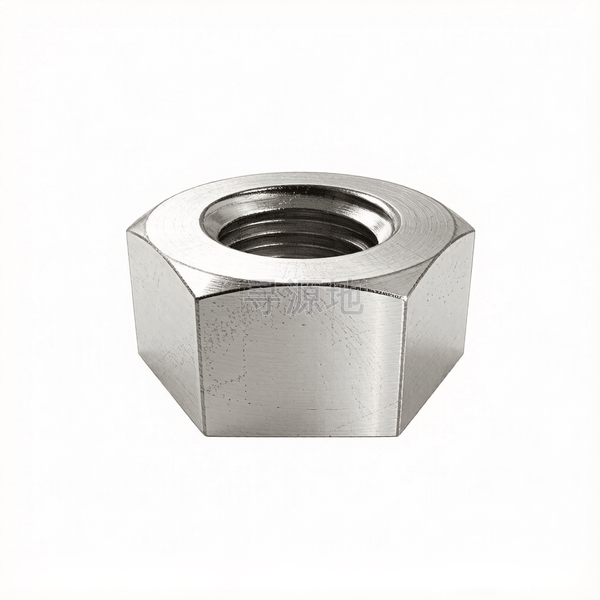

单倒角六角螺母
Single chamfered hexagon nuts
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6170 | ISO 4032 | DIN 934 | ASME B18.2.2 |
螺纹尺寸 d | #2 | #4 | #6 | #8 | #10 | 1/4 | 3/8 | 5/16 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 56 | 40 | 32 | 32 | 24 | 20 | 16 | 18 |
| s | 对边宽度 最大值 | 0.187 | 0.25 | 0.312 | 0.343 | 0.375 | 0.437 | 0.625 | 0.562 |
| s | 对边宽度 最小值 | 0.18 | 0.241 | 0.302 | 0.332 | 0.362 | 0.423 | 0.607 | 0.545 |
| e | max | 0.27 | 0.28 | 0.361 | 0.387 | 0.433 | 0.505 | 0.722 | 0.65 |
| e | 对角宽 最小值 | 0.205 | 0.275 | 0.344 | 0.378 | 0.413 | 0.483 | 0.692 | 0.631 |
| k | 头部厚度 最大值 | 0.066 | 0.098 | 0.114 | 0.13 | 0.13 | 0.193 | 0.357 | 0.225 |
| k | 头部厚度 最小值 | 0.057 | 0.087 | 0.102 | 0.117 | 0.117 | 0.178 | 0.239 | 0.208 |
该标准（MS 16210B-1966）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (D≤16mm); B级 (D>16mm) (6H)
推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧
生产制造工艺与质量控制
产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)
常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70
对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
全流程工序步骤：
冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
