美军标平台标准档案编号：BJT-MS-MS-16198A-2C2E
现行有效
MS 16198A-1999

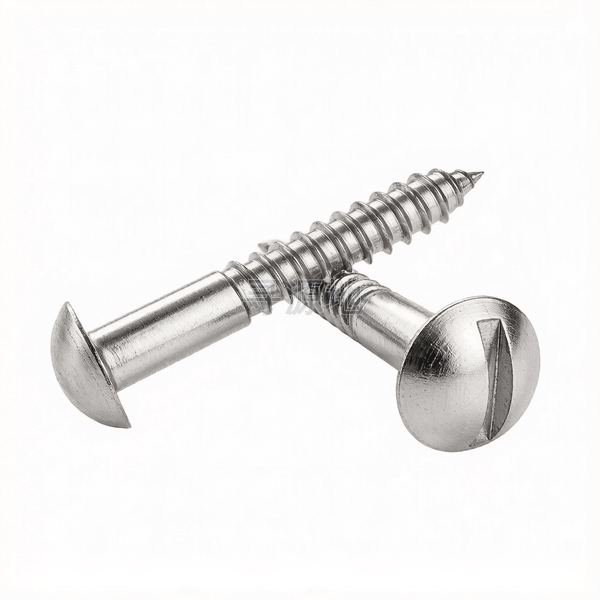

开槽圆头木螺钉
Slotted round head wood screws
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 99~101 | DIN 7997 | ASME B18.6.1 |
螺纹尺寸 d | #8 | #10 | #12 | #14 | #16 | #18 | #20 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 15 | 13 | 11 | 10 | 9 | 8 | 8 |
| k | 头部厚度 最大值 | 0.119 | 0.136 | 0.152 | 0.169 | 0.185 | 0.202 | 0.219 |
| k | 头部厚度 最小值 | 0.107 | 0.124 | 0.14 | 0.156 | 0.172 | 0.188 | 0.205 |
| dk | 头部外径 最大值 | 0.309 | 0.359 | 0.408 | 0.457 | 0.506 | 0.555 | 0.604 |
| dk | 头部外径 最小值 | 0.287 | 0.334 | 0.382 | 0.429 | 0.476 | 0.523 | 0.57 |
| t | max | 0.077 | 0.087 | 0.096 | 0.106 | 0.115 | 0.125 | 0.134 |
| t | min | 0.058 | 0.065 | 0.073 | 0.08 | 0.087 | 0.094 | 0.101 |
| ds | max | 0.168 | 0.194 | 0.22 | 0.246 | 0.272 | 0.298 | 0.324 |
| ds | min | 0.157 | 0.183 | 0.209 | 0.235 | 0.261 | 0.287 | 0.313 |
| n | max | 0.054 | 0.06 | 0.067 | 0.075 | 0.075 | 0.084 | 0.084 |
| n | min | 0.045 | 0.05 | 0.056 | 0.064 | 0.064 | 0.072 | 0.072 |
该标准（MS 16198A-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准商用级
推荐性能等级表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
表面处理规范黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：家具制造、木制品装配、木结构连接、装修固定
主要功能用途：在木材中自行攻丝，用于木质构件、家具及装修木制品的紧固连接
典型应用节点：
石膏板与轻钢/木龙骨穿透紧固、板式家具与橱柜组装、实木及纤维密度板拼接
生产制造工艺与质量控制
产品等级（精度）：标准商用级
常用材料与性能等级：表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
对应国际/德标：DIN 7997; DIN 7505; ASME B18.6.1; GB/T 99~101
推荐表面防腐：黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
全流程工序步骤：
低碳冷镦钢盘圆 → 冷拔拉丝 → 冷镦成型喇叭头十字槽/米字槽 → 高速搓丝机搓制深牙割木螺纹 → 连续式网带炉整体淬火回火 → 表面黑磷化或镀彩锌 → 浸防锈油 → 包装装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
