MS 14222-1984

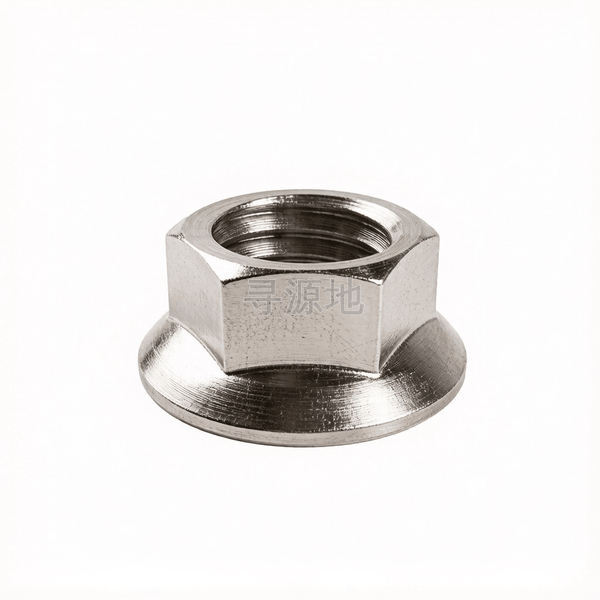

六角法兰面螺母
Hexagon nuts with flange
本标准已废止，现行替代版本为：MS 14222-2000
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 6177.1 | ISO 4161 | DIN 6923 |
螺纹尺寸 d | #4 | #6 | #8 | #10 | 1/4 | 3/8 | 5/16 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 40 | 32 | 32 | 32 | 28 | 24 | 24 |
| h | min | 0.01 | 0.01 | 0.015 | 0.015 | 0.019 | 0.03 | 0.023 |
| s | 对边宽度 最大值 | 0.158 | 0.19 | 0.221 | 0.252 | 0.316 | 0.44 | 0.378 |
| s | 对边宽度 最小值 | 0.15 | 0.181 | 0.213 | 0.243 | 0.304 | 0.43 | 0.367 |
| e | 对角宽 最小值 | 0.171 | 0.207 | 0.244 | 0.277 | 0.347 | 0.491 | 0.419 |
| k | 头部厚度 最大值 | 0.125 | 0.141 | 0.188 | 0.188 | 0.219 | 0.282 | 0.266 |
| k | 头部厚度 最小值 | 0.103 | 0.115 | 0.125 | 0.154 | 0.204 | 0.267 | 0.251 |
| dc | 法兰外径 最大值 | 0.206 | 0.244 | 0.29 | 0.33 | 0.42 | 0.62 | 0.52 |
该标准（MS 14222-1984）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6H)
推荐性能等级8级; 10级 (齿面防滑脱/光面密封)
表面处理规范达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：军工
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
汽车底盘悬挂结构、振动筛分机械配件、光伏导轨免平垫圈快速锁固
生产制造工艺与质量控制
产品等级（精度）：A级 (6H)
常用材料与性能等级：8级; 10级 (齿面防滑脱/光面密封)
对应国际/德标：GB/T 6177.1; DIN 6923; ISO 4161
推荐表面防腐：达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳
全流程工序步骤：
冷镦合金钢盘条退火 → 酸洗磷化 → 冷拔 → 冷镦成型法兰面与六角体 → 冲穿芯孔 → 自动精密攻丝 → 连续炉淬火回火调质 → 表面达克罗涂覆烘烤或电镀锌 → 除氢 → 全检包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
