MS 14222-2000

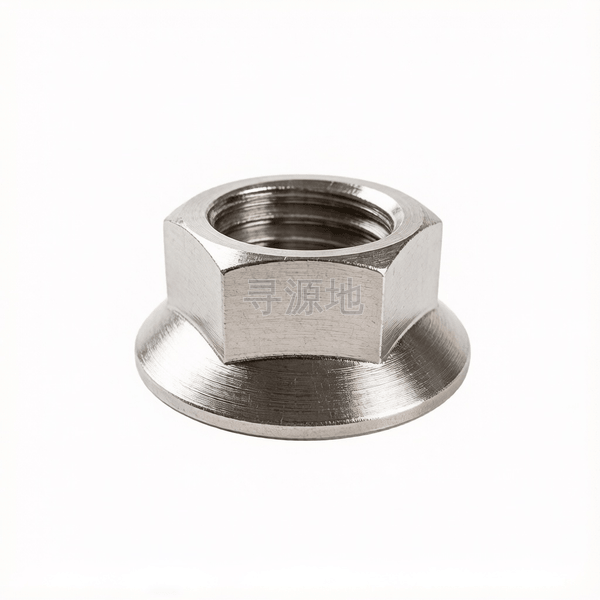

六角法兰面螺母

Hexagon nuts with flange

国标 GB	国际 ISO	德标 DIN
GB/T 6177.1	ISO 4161	DIN 6923

螺纹尺寸 d		#4	#6	#8	#10	1/4	3/8	5/16
P	螺距	40	32	32	32	28	24	24
h	min	0.01	0.01	0.015	0.015	0.019	0.03	0.023
s	对边宽度最大值	0.158	0.19	0.221	0.252	0.316	0.44	0.378
s	对边宽度最小值	0.15	0.181	0.213	0.243	0.304	0.43	0.367
e	对角宽最小值	0.171	0.207	0.244	0.277	0.347	0.491	0.419
k	头部厚度最大值	0.125	0.141	0.188	0.188	0.219	0.282	0.266
k	头部厚度最小值	0.103	0.115	0.125	0.154	0.204	0.267	0.251
dc	法兰外径最大值	0.206	0.244	0.29	0.33	0.42	0.62	0.52

该标准（MS 14222-2000）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6H)

推荐性能等级8级; 10级 (齿面防滑脱/光面密封)

表面处理规范达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：73

所属工业领域：军工

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

汽车底盘悬挂结构、振动筛分机械配件、光伏导轨免平垫圈快速锁固

产品等级（精度）：A级 (6H)

常用材料与性能等级：8级; 10级 (齿面防滑脱/光面密封)

对应国际/德标：GB/T 6177.1; DIN 6923; ISO 4161

推荐表面防腐：达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳

全流程工序步骤：

冷镦合金钢盘条退火 → 酸洗磷化 → 冷拔 → 冷镦成型法兰面与六角体 → 冲穿芯孔 → 自动精密攻丝 → 连续炉淬火回火调质 → 表面达克罗涂覆烘烤或电镀锌 → 除氢 → 全检包装
