MS 14179A-2000

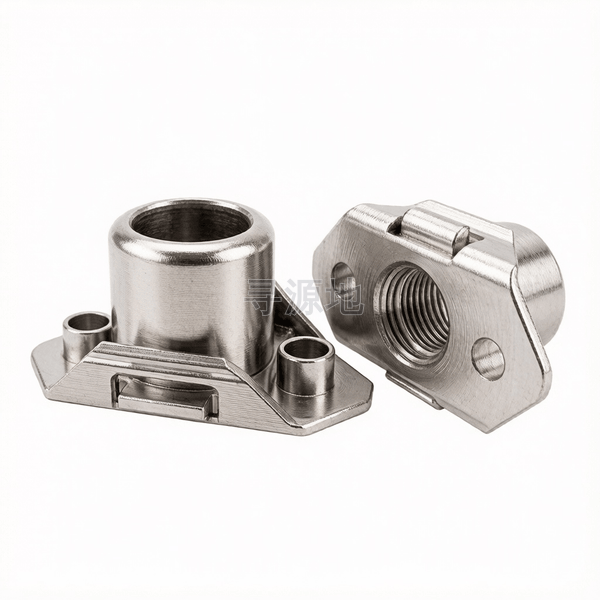

非金属嵌件双耳托浮动锁紧螺母

Two lug floating locking nut with non-metallic insert

国标 GB	国际 ISO	德标 DIN
GB/T 24425	ISO 3530	DIN 8140

螺纹尺寸 d		#10	1/4	5/16
P	螺距	32	28	24
b	max	0.198	0.235	0.26
b	min	0.178	0.215	0.24
h	max	0.37	0.457	0.54
h	max	0.435	0.493	0.505
h	min	0.425	0.483	0.495
s	对边宽度最大值	0.54	0.6	0.678
s	对边宽度最小值	0.534	0.594	0.672
k	头部厚度最大值	0.34	0.42	0.49
r	过渡圆角最大值	0.03	0.04	0.05
L	max	0.759	0.801	1.01
t	min	0.038	0.038	0.038
d0	max	0.25	0.31	0.373
d1	max	0.37	0.44	0.5
d2	min	0.194	0.254	0.317
d3	max	0.103	0.103	0.135
d3	min	0.098	0.098	0.13
h1	max	0.125	0.14	0.16
h1	min	0.075	0.09	0.11
h2	max	0.036	0.036	0.046
h2	min	0.024	0.024	0.034
k1	max	0.06	0.07	0.08
k1	min	0.04	0.05	0.06
L1	max	0.502	0.564	0.72
L1	min	0.498	0.56	0.716
m	max	0.55	0.63	0.73
n	max	0.26	0.29	0.32
n	min	0.24	0.27	0.3
s1	max	0.373	0.44	0.493
s1	min	0.367	0.434	0.487
s2	max	0.4	0.47	0.53
s2	min	0.37	0.44	0.5
t1	max	0.093	0.103	0.113
t1	min	0.078	0.088	0.098
y	参数值	0.125	0.14	0.155
y1	参数值	0.062	0.07	0.075

该标准（MS 14179A-2000）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级精密级 (配合内螺纹精度4H/5H)

推荐性能等级304冷作硬化奥氏体不锈钢 (抗拉≥1400MPa); 黄铜

表面处理规范本色超声波脱脂钝化;着色涂层(红/绿);二硫化钼干膜润滑

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：73

所属工业领域：军工

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

铝合金/镁合金箱体低强度基体螺纹孔强化、航空铸件螺纹耐磨防滑牙、损坏内螺纹修复翻新

产品等级（精度）：精密级 (配合内螺纹精度4H/5H)

常用材料与性能等级：304冷作硬化奥氏体不锈钢 (抗拉≥1400MPa); 黄铜

对应国际/德标：DIN 8140; ISO 3530; GB/T 24425

推荐表面防腐：本色超声波脱脂钝化;着色涂层(红/绿);二硫化钼干膜润滑

全流程工序步骤：

优质奥氏体不锈钢圆丝 → 精密冷轧拉拔成菱形截面线材 → 数控专用绕簧机高精卷制 → 冲压成型安装驱动柄及折断切口槽 → 超声波脱脂除油 → 硝酸钝化处理 → 喷涂二硫化钼干膜润滑剂 → 旋规通止检验 → 分装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
