MS 14157B-1978

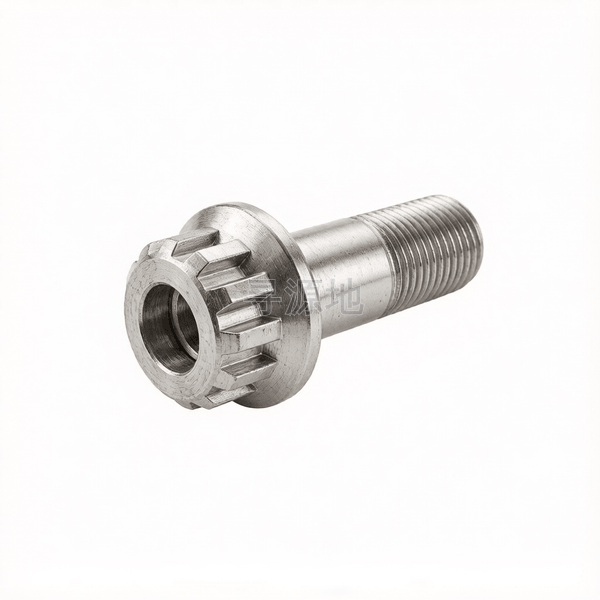

12齿花键法兰螺栓

12-teeth spline bolts with flange

本标准已废止，现行替代版本为：MS 14157B-1999

国标 GB	国际 ISO	德标 DIN
GB/T 16674.1	ISO 4162	DIN 6921

螺纹尺寸 d		1/2	1/4	3/4	3/8	5/8	7/8	5/16	7/16	9/16
P	螺距	20	28	16	24	18	14	24	20	18
b	min	0.878	0.55	1.201	0.708	1.04	1.367	0.638	0.803	0.97
h	max	0.112	0.055	0.165	0.079	0.133	0.19	0.071	0.092	0.122
h	min	0.092	0.035	0.145	0.059	0.113	0.17	0.051	0.072	0.102
k	头部厚度最大值	0.46	0.26	0.61	0.347	0.572	0.71	0.322	0.403	0.515
k	头部厚度最小值	0.45	0.25	0.6	0.337	0.562	0.7	0.312	0.393	0.505
dc	法兰外径最大值	0.828	0.438	1.23	0.649	1.05	1.438	0.531	0.75	0.938
dc	法兰外径最小值	0.818	0.428	1.22	0.639	1.04	1.428	0.521	0.74	0.928
r	过渡圆角最大值	0.057	0.041	0.073	0.057	0.073	0.073	0.041	0.057	0.057
r	过渡圆角最小值	0.047	0.031	0.063	0.047	0.063	0.063	0.031	0.047	0.047
d1	max	0.753	0.381	1.124	0.531	0.901	1.27	0.456	0.679	0.828
d1	min	0.742	0.373	1.112	0.522	0.89	1.258	0.447	0.668	0.817
d2	max	0.651	0.324	0.978	0.455	0.782	1.107	0.389	0.585	0.717
d2	min	0.644	0.318	0.97	0.448	0.774	1.099	0.383	0.578	0.711
d3	max	0.39	0.19	0.58	0.27	0.51	0.66	0.225	0.33	0.45
d3	min	0.35	0.15	0.54	0.23	0.47	0.62	0.185	0.29	0.41
ds	max	0.4995	0.2495	0.749	0.3745	0.624	0.874	0.312	0.437	0.5615
ds	min	0.4985	0.2485	0.748	0.3735	0.623	0.873	0.311	0.436	0.5605
n	max	0.068	0.037	0.097	0.05	0.079	0.108	0.043	0.061	0.073
n	min	0.06	0.031	0.088	0.043	0.071	0.099	0.037	0.054	0.065
w	min	0.254	0.135	0.38	0.197	0.327	0.438	0.162	0.228	0.289

该标准（MS 14157B-1978）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级8.8; 10.9 (带防滑花齿/平滑光面)

表面处理规范达克罗(防腐涂层);电镀彩锌;镀蓝白锌;热浸镀锌;黑色电泳

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：56

所属工业领域：军工

核心连接场景：齿轮与轴、带轮与轴、联轴器的周向固定与扭矩传递

主要功能用途：嵌入轴与轮毂的键槽中，传递旋转扭矩并实现周向定位

典型应用节点：

汽车发动机底盘连接、农业机械强烈振动节点、光伏安装支架导轨自锁防松装配

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：8.8; 10.9 (带防滑花齿/平滑光面)

对应国际/德标：DIN 6921; ISO 4162; ISO 15071; GB/T 16674.1; GB/T 5789

推荐表面防腐：达克罗(防腐涂层);电镀彩锌;镀蓝白锌;热浸镀锌;黑色电泳

全流程工序步骤：

优质碳素钢/合金钢盘条退火 → 酸洗磷化拔丝 → 多工位成型机冷镦六角头与法兰盘 → 搓丝滚丝 → 可控气氛连续网带炉调质热处理 → 达克罗涂覆烘烤或电镀锌 → 除氢退火 → 螺纹与同轴度全检 → 包装
