MS 14156-1989

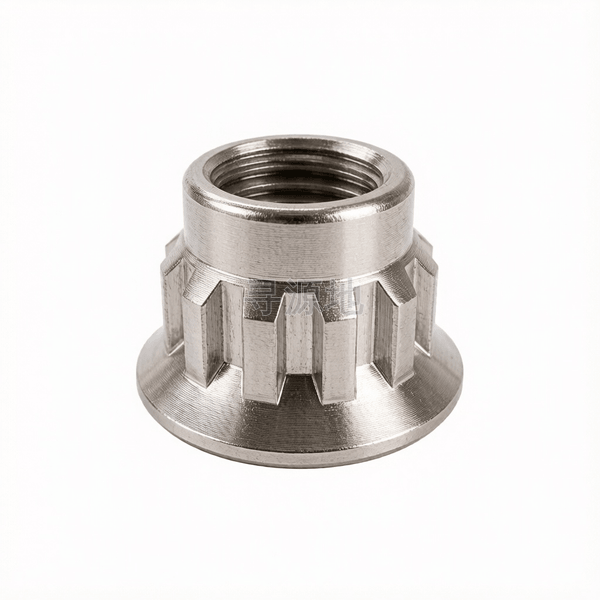

12齿花键法兰螺母

12-teeth spline nut with flange

本标准已废止，现行替代版本为：MS 14156-1999

国标 GB	国际 ISO	德标 DIN
GB/T 6177.1	ISO 4161	DIN 6923

螺纹尺寸 d		1	1/2	1/4	3/4	3/8	5/8	7/8	5/16	7/16	9/16
P	螺距	12	20	28	16	24	18	14	24	20	18
h	min	0.12	0.06	0.033	0.09	0.045	0.075	0.105	0.038	0.053	0.068
k	头部厚度最大值	1	0.549	0.29	0.75	0.438	0.65	0.875	0.363	0.506	0.6
dc	法兰外径最大值	1.625	0.863	0.444	1.23	0.654	1.05	1.438	0.547	0.753	0.938
d1	max	1.419	0.753	0.381	1.124	0.531	0.901	1.27	0.456	0.679	0.828
d1	min	1.406	0.742	0.373	1.112	0.522	0.89	1.258	0.447	0.668	0.817
d2	max	1.239	0.651	0.324	0.978	0.455	0.782	1.107	0.389	0.585	0.717
d2	min	1.229	0.644	0.318	0.97	0.448	0.774	1.099	0.383	0.578	0.711
h1	min	0.44	0.22	0.11	0.33	0.165	0.275	0.385	0.138	0.193	0.248
n	max	0.12	0.068	0.037	0.097	0.05	0.079	0.108	0.043	0.061	0.073
n	min	0.111	0.06	0.031	0.088	0.043	0.071	0.099	0.037	0.054	0.065

该标准（MS 14156-1989）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6H)

推荐性能等级8级; 10级 (齿面防滑脱/光面密封)

表面处理规范达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：56

所属工业领域：军工

核心连接场景：齿轮与轴、带轮与轴、联轴器的周向固定与扭矩传递

主要功能用途：嵌入轴与轮毂的键槽中，传递旋转扭矩并实现周向定位

典型应用节点：

汽车底盘悬挂结构、振动筛分机械配件、光伏导轨免平垫圈快速锁固

产品等级（精度）：A级 (6H)

常用材料与性能等级：8级; 10级 (齿面防滑脱/光面密封)

对应国际/德标：GB/T 6177.1; DIN 6923; ISO 4161

推荐表面防腐：达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳

全流程工序步骤：

冷镦合金钢盘条退火 → 酸洗磷化 → 冷拔 → 冷镦成型法兰面与六角体 → 冲穿芯孔 → 自动精密攻丝 → 连续炉淬火回火调质 → 表面达克罗涂覆烘烤或电镀锌 → 除氢 → 全检包装
