MS 14146A-1994

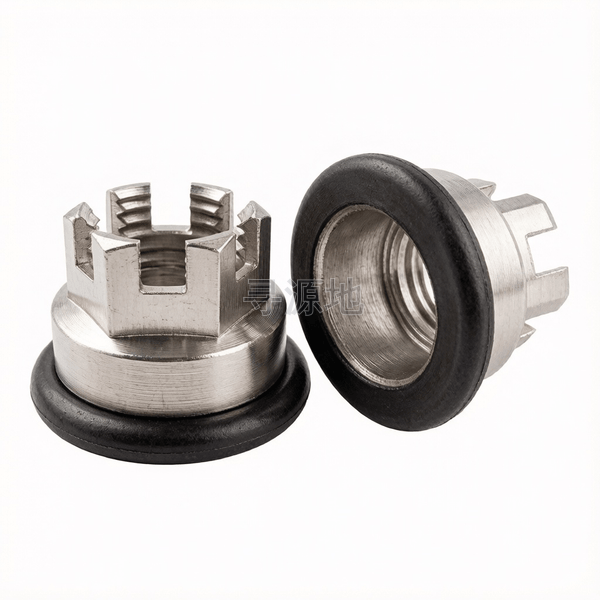

带保护垫圈开槽皇冠六角法兰螺母

Slotted crown hexagon nut with flange with protective washer

本标准已废止，现行替代版本为：MS 14146A-2000

国标 GB	国际 ISO	德标 DIN
GB/T 6177.1	ISO 4161	DIN 6923

螺纹尺寸 d		1	#10	1/2	1/4	3/4	3/8	5/8	7/8	5/16	7/16	9/16
P	螺距	12	32	20	28	16	24	18	14	24	20	18
h	高度/厚度	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015	0.015
h	max	0.544	0.161	0.301	0.192	0.45	0.238	0.406	0.495	0.223	0.269	0.332
h	min	0.524	0.141	0.281	0.172	0.43	0.218	0.386	0.475	0.203	0.249	0.312
s	对边宽度最大值	1.13	0.252	0.566	0.316	0.88	0.44	0.755	1.005	0.378	0.504	0.692
s	对边宽度最小值	1.118	0.243	0.556	0.306	0.868	0.43	0.743	0.993	0.367	0.494	0.68
e	对角宽最小值	1.272	0.277	0.633	0.347	0.987	0.491	0.846	1.13	0.419	0.562	0.775
k	头部厚度最大值	1.202	0.374	0.576	0.405	0.951	0.482	0.819	1.058	0.436	0.513	0.67
k	头部厚度最小值	1.162	0.344	0.546	0.375	0.921	0.452	0.789	1.028	0.406	0.483	0.64
dk	头部外径最大值	1.23	0.49	0.925	0.56	1.283	0.71	1.143	1.495	0.64	0.785	1.08
dk	头部外径最小值	1.2	0.46	0.895	0.53	1.253	0.68	1.113	1.465	0.61	0.755	1.05
dc	法兰外径最大值	1.215	0.24	0.614	0.309	0.915	0.46	0.758	1.065	0.395	0.529	0.686
dc	法兰外径最小值	1.205	0.23	0.604	0.299	0.905	0.45	0.748	1.055	0.385	0.519	0.676
h1	min	0.333	0.11	0.15	0.125	0.22	0.13	0.185	0.288	0.125	0.13	0.165
n	max	0.186	0.08	0.155	0.1	0.186	0.155	0.186	0.186	0.1	0.155	0.186
n	min	0.156	0.05	0.125	0.07	0.156	0.125	0.156	0.156	0.07	0.125	0.156
w	max	0.984	0.279	0.472	0.316	0.765	0.378	0.633	0.871	0.347	0.409	0.55
w	min	0.964	0.259	0.452	0.296	0.745	0.358	0.613	0.851	0.327	0.389	0.53

该标准（MS 14146A-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6H)

推荐性能等级8级; 10级 (齿面防滑脱/光面密封)

表面处理规范达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：71

所属工业领域：军工

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

汽车底盘悬挂结构、振动筛分机械配件、光伏导轨免平垫圈快速锁固

产品等级（精度）：A级 (6H)

常用材料与性能等级：8级; 10级 (齿面防滑脱/光面密封)

对应国际/德标：GB/T 6177.1; DIN 6923; ISO 4161

推荐表面防腐：达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳

全流程工序步骤：

冷镦合金钢盘条退火 → 酸洗磷化 → 冷拔 → 冷镦成型法兰面与六角体 → 冲穿芯孔 → 自动精密攻丝 → 连续炉淬火回火调质 → 表面达克罗涂覆烘烤或电镀锌 → 除氢 → 全检包装
