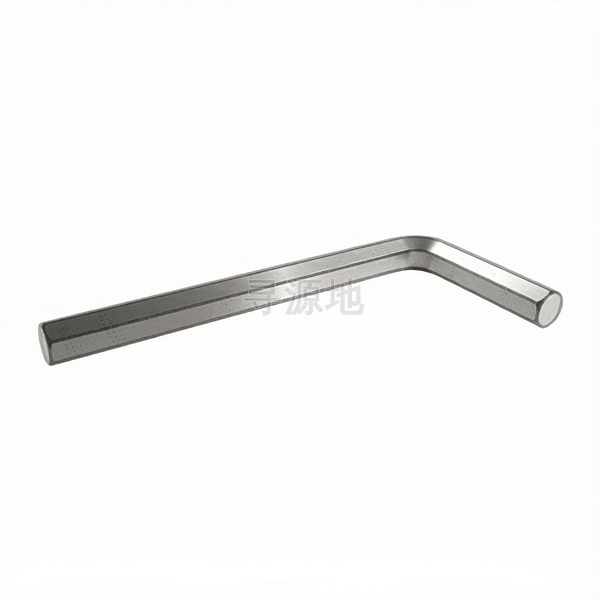

JIS B4648-2008

加长型内六角槽用扳手

Extra-long hexagon socket screw keys

国标 GB	国际 ISO	德标 DIN	日标 JIS
GB/T 5356	ISO 2936	DIN 911	JIS B4648-2008

螺纹尺寸 d		1.3	1.5	2	2.5	3	4	5	6	8	10	12	14	17
s	对边宽度最大值	1.27	1.5	2	2.5	3	4	5	6	8	10	12	14	17
s	对边宽度最小值	1.24	1.48	1.96	2.46	2.96	3.95	4.95	5.95	7.94	9.94	11.89	13.89	16.89
e	max	1.42	1.68	2.25	2.82	3.39	4.53	5.67	6.81	9.09	11.37	13.65	15.93	19.35
e	对角宽最小值	1.37	1.63	2.18	2.75	3.31	4.44	5.58	6.71	8.97	11.23	13.44	15.7	19.09
L1	max	81	91.5	102	114.5	129	144	165	186	208	234	262	294	337
L1	min	79	89.5	100	110.5	125	140	161	180	202	228	256	287	330
L2	max	13	15.5	18	20.5	23	29	33	38	44	50	57	70	80
L2	min	11	13.5	16	18.5	21	27	31	36	42	48	55	67	77

该标准（JIS B4648-2008）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级工业装配工具级

推荐性能等级S2高强度合金工具钢; Cr-V铬钒钢 (硬度 58~62HRC)

表面处理规范表面镀硬铬防锈;磷化发黑;雾面珍珠镍;粉末喷涂辨色

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：54

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

各类内六角圆柱头螺钉、沉头螺钉、紧定螺钉手动精密预紧紧固与拆卸

产品等级（精度）：工业装配工具级

常用材料与性能等级：S2高强度合金工具钢; Cr-V铬钒钢 (硬度 58~62HRC)

对应国际/德标：DIN 911; ISO 2936; GB/T 5356

推荐表面防腐：表面镀硬铬防锈;磷化发黑;雾面珍珠镍;粉末喷涂辨色

全流程工序步骤：

Cr-V/S2六角冷拉合金钢丝 → 矫直按定尺切断 → 数控倒角机修光端面(或车削球头端) → 高吨位折弯机冷弯成90°L型 → 盐浴或保护气氛整体淬火高温回火 → 表面镀硬铬或磷化发黑 → 扭力破坏试验 → 塑料夹套装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
