JIS B2808-7-2013

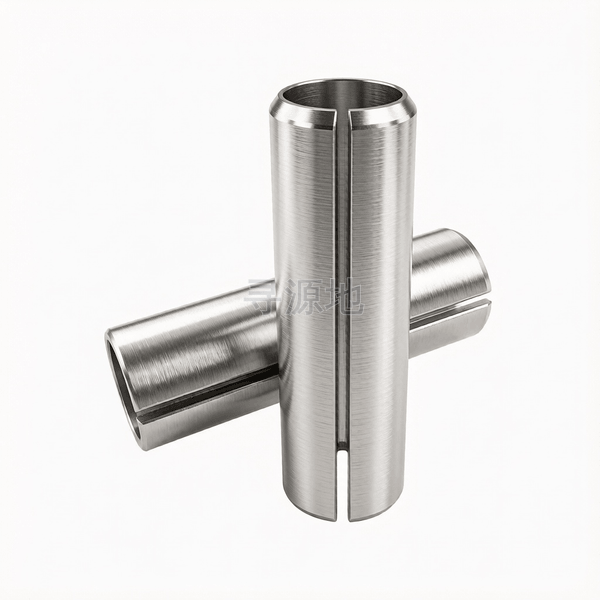

轻型开槽弹性圆柱销(有色金属) 表7
Spring-type straight pins—Slotted,light duty-Nonferrous metal-Table 7
| 国标 GB | 国际 ISO | 德标 DIN | 日标 JIS |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | JIS B2808-7-2013 |
螺纹尺寸 d | Φ1 | Φ1.2 | Φ1.4 | Φ1.5 | Φ1.6 | Φ2 | Φ2.5 | Φ3 | Φ4 | Φ5 | Φ6 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.1 | 0.12 | 0.15 | 0.15 | 0.15 | 0.2 | 0.25 | 0.3 | 0.5 | 0.5 | 0.75 |
| d | 大径 最大值 | 1.2 | 1.4 | 1.6 | 1.7 | 1.8 | 2.25 | 2.75 | 3.25 | 4.4 | 5.4 | 6.4 |
| d | 大径 最小值 | 1.1 | 1.3 | 1.5 | 1.6 | 1.7 | 2.15 | 2.65 | 3.15 | 4.2 | 5.2 | 6.2 |
| d1 | max | 0.9 | 1.1 | 1.3 | 1.4 | 1.5 | 1.9 | 2.4 | 2.9 | 3.9 | 4.8 | 5.8 |
| Shear | load double shear KN min | 0.38 | 0.56 | 0.8 | 0.87 | 0.93 | 1.55 | 2.42 | 3.49 | 6.21 | 9.7 | 14 |
该标准（JIS B2808-7-2013）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
