JIS B2808-1999

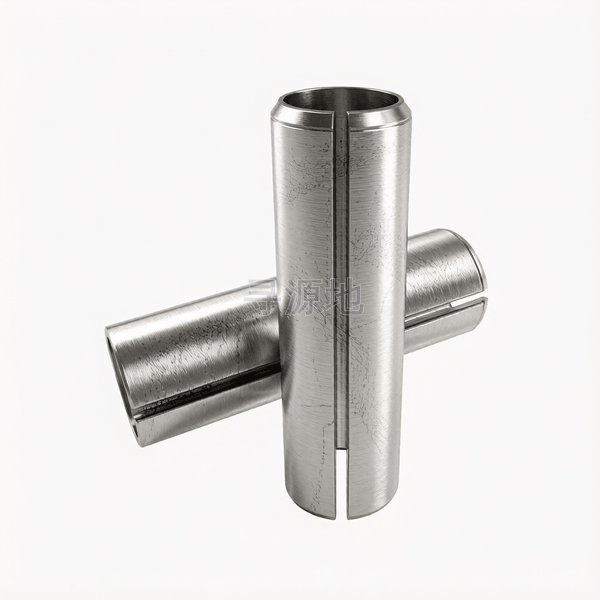

轻型开槽弹性圆柱销
Spring-type straight pins—Slotted,light duty
本标准已废止，现行替代版本为：JIS B2808-2005
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 日标 JIS |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | JIS B2808-1999 |
螺纹尺寸 d | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | Φ30 | Φ35 | Φ40 | Φ45 | Φ50 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.2 | 0.25 | 0.3 | 0.35 | 0.5 | 0.5 | 0.5 | 0.75 | 0.75 | 1 | 1 | 1.2 | 1.5 | 1.5 | 1.7 | 2 | 2 | 2 | 2.5 | 2.5 | 3.5 | 4 | 4 | 5 |
| c | 倒角高 最大值 | 0.4 | 0.45 | 0.45 | 0.5 | 0.7 | 0.7 | 0.7 | 0.9 | 1.8 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 3.4 | 3.4 | 3.4 | 3.6 | 4.6 | 4.6 | 4.6 |
| c | 倒角高 最小值 | 0.2 | 0.25 | 0.25 | 0.3 | 0.5 | 0.5 | 0.5 | 0.7 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
| d | 大径 最大值 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | 30.9 | 35.9 | 40.9 | 45.9 | 50.9 |
| d | 大径 最小值 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | 14.5 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | 30.5 | 35.5 | 40.5 | 45.5 | 50.5 |
| d1 | 参数值 | 1.9 | 2.3 | 2.7 | 3.1 | 3.4 | 3.9 | 4.4 | 4.9 | 7 | 8.5 | 10.5 | 11 | 11.5 | 13.5 | 15 | 16.5 | 17.5 | 21.5 | 23.5 | 25.5 | 28.5 | 32.5 | 37.5 | 40.5 |
| Shear | load double shear KN min | 1.5 | 2.4 | 3.5 | 4.6 | 8 | 8.8 | 10.4 | 18 | 24 | 40 | 48 | 66 | 84 | 98 | 126 | 158 | 168 | 202 | 280 | 302 | 490 | 634 | 720 | 1000 |
该标准（JIS B2808-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
