日标平台标准档案编号：BJT-JIS-B1301-3-4665
已被 JIS B1301-3-2009 替代
替代新版：JIS B1301-3-2009→
JIS B1301-3-1996

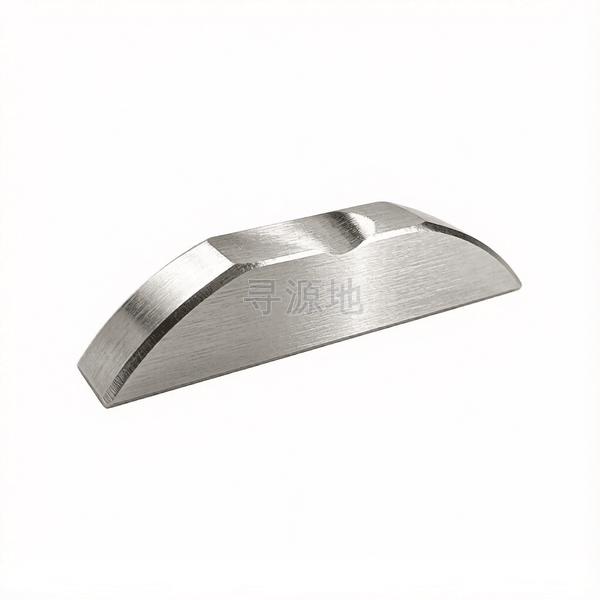

平底半圆键 表3
Flat-bottomed woodruff key-Table 3
本标准已废止，现行替代版本为：JIS B1301-3-2009
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 日标 JIS |
|---|---|---|---|
| GB/T 1096 | ISO 773 | DIN 6885 | JIS B1301-3-1996 |
螺纹尺寸 d | 2.5x10 | 3x10 | 3x13 | 3x16 | 4x13 | 4x16 | 4x19 | 5x16 | 5x19 | 5x22 | 6x22 | 6x25 | 6x28 | 6x32 | 7x22 | 7x25 | 7x28 | 7x32 | 7x38 | 7x45 | 8x25 | 8x28 | 8x32 | 8x38 | 10x32 | 10x45 | 10x55 | 10x65 | 12x65 | 12x80 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | max | 2.5 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 |
| b | min | 2.475 | 2.975 | 2.975 | 2.975 | 3.97 | 3.97 | 3.97 | 4.97 | 4.97 | 4.97 | 5.97 | 5.97 | 5.97 | 5.97 | 6.964 | 6.964 | 6.964 | 6.964 | 6.964 | 6.964 | 7.964 | 7.964 | 7.964 | 7.964 | 9.964 | 9.964 | 9.964 | 9.964 | 11.957 | 11.957 |
| h | max | 3.1 | 3.65 | 4.2 | 5.4 | 4.95 | 5.4 | 6.2 | 5.4 | 6.2 | 7.4 | 7.4 | 8.2 | 10.8 | 12.7 | 8.7 | 9.7 | 10.8 | 12.7 | 14.2 | 15.2 | 9.7 | 9 | 12.7 | 14.2 | 10.6 | 15.2 | 16.2 | 18.3 | 18.3 | 22.7 |
| h | min | 2.9 | 3.45 | 3.8 | 5 | 4.55 | 5 | 5.8 | 5 | 5.8 | 7 | 7 | 7.8 | 10.4 | 12.3 | 8.3 | 9.3 | 10.4 | 12.3 | 13.8 | 14.8 | 9.3 | 8.6 | 12.3 | 13.8 | 10.2 | 14.8 | 15.8 | 17.7 | 17.7 | 22.1 |
| c | 倒角高 最大值 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.6 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| c | 倒角高 最小值 | 0.16 | 0.16 | 0.16 | 0.16 | 0.16 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.4 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
| l | 公称长度 | 9.6 | 9.6 | 12.6 | 15.7 | 12.6 | 15.7 | 18.5 | 15.7 | 18.5 | 21.6 | 21.6 | 24.4 | 27.3 | 31.4 | 21.6 | 24.4 | 27.3 | 31.4 | 37.1 | 43 | 24.4 | 27.3 | 31.4 | 37.1 | 31.4 | 43 | 50.8 | 59 | 59 | 73.3 |
| d1 | max | 10 | 10 | 13 | 16 | 13 | 16 | 19 | 16 | 19 | 22 | 22 | 25 | 28 | 32 | 22 | 25 | 28 | 32 | 38 | 45 | 25 | 28 | 32 | 38 | 32 | 45 | 55 | 65 | 65 | 80 |
| d1 | min | 9.85 | 9.9 | 12.82 | 15.82 | 12.9 | 15.82 | 18.79 | 15.82 | 18.79 | 21.79 | 21.79 | 24.79 | 27.8 | 31.8 | 21.9 | 24.8 | 27.8 | 31.8 | 37.8 | 44.8 | 24.8 | 27.79 | 31.8 | 37.8 | 31.75 | 44.8 | 54.8 | 64.8 | 64.8 | 79.8 |
该标准（JIS B1301-3-1996）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密冷拉级 (h9/h8 公差)
推荐性能等级45号优质碳素钢; 40Cr; 不锈钢 (抗拉≥600MPa)
表面处理规范本色高精光洁涂防锈油;表面发黑浸油
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械传动
核心连接场景：齿轮与轴、带轮与轴、联轴器的周向固定与扭矩传递
主要功能用途：嵌入轴与轮毂的键槽中，传递旋转扭矩并实现周向定位
典型应用节点：
电机转轴与齿轮、联轴器、带轮键槽周向固定，用于高扭矩平稳动力传递
生产制造工艺与质量控制
产品等级（精度）：精密冷拉级 (h9/h8 公差)
常用材料与性能等级：45号优质碳素钢; 40Cr; 不锈钢 (抗拉≥600MPa)
对应国际/德标：GB/T 1096 (平键); GB/T 1099 (半圆键); DIN 6885; ISO 773
推荐表面防腐：本色高精光洁涂防锈油;表面发黑浸油
全流程工序步骤：
45号钢圆棒 → 精密异型模冷拉成方扁截面 → 精密冷锯切断定尺 → 数控铣床倒两端R圆弧角 → 去毛刺倒角 → 调质热处理 → 清洗浸润脱水防锈油 → 尺寸厚宽公差千分尺全检 → 油纸盒包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
