JIS B1301-2-2009

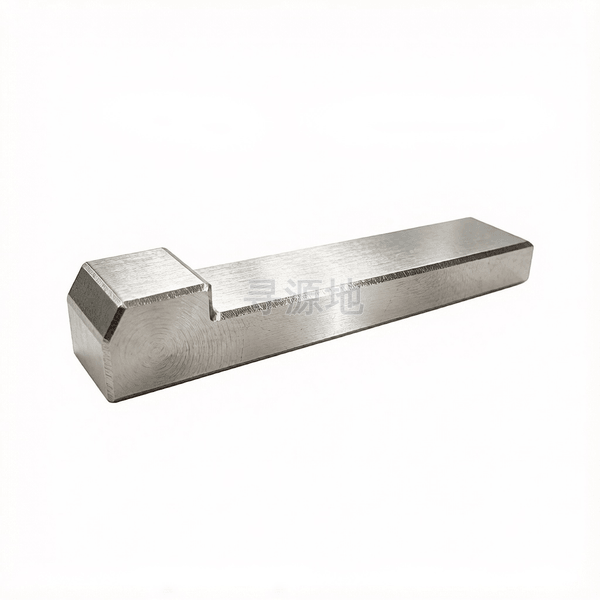

带凸头鞍形键表2

Gib-head Saddle keys-Table 2

国标 GB	国际 ISO	德标 DIN	日标 JIS
GB/T 1096	ISO 773	DIN 6885	JIS B1301-2-2009

螺纹尺寸 d		4x4	5x5	6x6	7x7	8x7	10x8	12x8	14x9	15x10	16x10	18x11	20x12	22x14	24x16	25x14	28x16	32x18	35x22	36x20	38x24	40x22	42x26	45x25	50x28	56x32	63x32	70x36	80x40	90x45	100x50
b	max	4	5	6	7	8	10	12	14	15	16	18	20	22	24	25	28	32	35	36	38	40	42	45	50	56	63	70	80	90	100
b	min	3.97	4.97	5.97	6.964	7.964	9.964	11.957	13.957	14.957	15.957	17.957	19.948	21.948	23.948	24.948	27.948	31.938	34.938	35.938	37.938	39.938	41.938	44.938	49.938	55.926	62.926	69.926	79.926	89.913	99.913
h	max	4	5	6	7.2	7	8	8	9	10.2	10	11	12	14	16.2	14	16	18	22.3	20	24.3	22	26.3	25	28	32	32	36	40	45	50
h	min	3.97	4.97	5.97	7.164	6.91	7.91	7.91	8.91	10.13	9.91	10.89	11.89	13.89	16.13	13.89	15.89	17.89	22.216	19.87	24.216	21.87	26.216	24.87	27.87	31.84	31.84	35.84	39.84	44.84	49.84
H	高度/厚度	7	8	10	10	11	12	12	14	15	16	18	20	22	24	22	25	28	32	32	36	36	40	40	45	50	50	56	63	70	80
c	倒角高最大值	0.25	0.4	0.4	0.4	0.4	0.6	0.6	0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8	0.8	1.2	1.2	1.2	1.2	1.2	1.2	1.2	2	2	2	3	3	3
c	倒角高最小值	0.16	0.25	0.25	0.25	0.25	0.4	0.4	0.4	0.4	0.4	0.4	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1	1	1	1	1.6	1.6	1.6	2.5	2.5	2.5
h1	max	4	5	6	7.2	7	8	8	9	10.2	10	11	12	14	16.2	14	16	18	22.3	20	24.3	22	26.3	25	28	32	32	36	40	45	50
h1	min	3.97	4.97	5.97	7.164	6.91	7.91	7.91	8.91	10.13	9.91	10.89	11.89	13.89	16.13	13.89	15.89	17.89	22.216	19.87	24.216	21.87	26.216	24.87	27.87	31.84	31.84	35.84	39.84	44.84	49.84
L1	max	4	5	6	7.2	7	8	8	9	10.2	10	11	12	14	16.2	14	16	18	22.3	20	24.3	22	26.3	25	28	32	32	36	40	45	50
L1	min	3.97	4.97	5.97	7.164	6.91	7.91	7.91	8.91	10.13	9.91	10.89	11.89	13.89	16.13	13.89	15.89	17.89	22.216	19.87	24.216	21.87	26.216	24.87	27.87	31.84	31.84	35.84	39.84	44.84	49.84

该标准（JIS B1301-2-2009）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级精密冷拉级 (h9/h8 公差)

推荐性能等级45号优质碳素钢; 40Cr; 不锈钢 (抗拉≥600MPa)

表面处理规范本色高精光洁涂防锈油;表面发黑浸油

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：54

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

电机转轴与齿轮、联轴器、带轮键槽周向固定，用于高扭矩平稳动力传递

产品等级（精度）：精密冷拉级 (h9/h8 公差)

常用材料与性能等级：45号优质碳素钢; 40Cr; 不锈钢 (抗拉≥600MPa)

对应国际/德标：GB/T 1096 (平键); GB/T 1099 (半圆键); DIN 6885; ISO 773

推荐表面防腐：本色高精光洁涂防锈油;表面发黑浸油

全流程工序步骤：

45号钢圆棒 → 精密异型模冷拉成方扁截面 → 精密冷锯切断定尺 → 数控铣床倒两端R圆弧角 → 去毛刺倒角 → 调质热处理 → 清洗浸润脱水防锈油 → 尺寸厚宽公差千分尺全检 → 油纸盒包装

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
