JIS B1301-1-1996

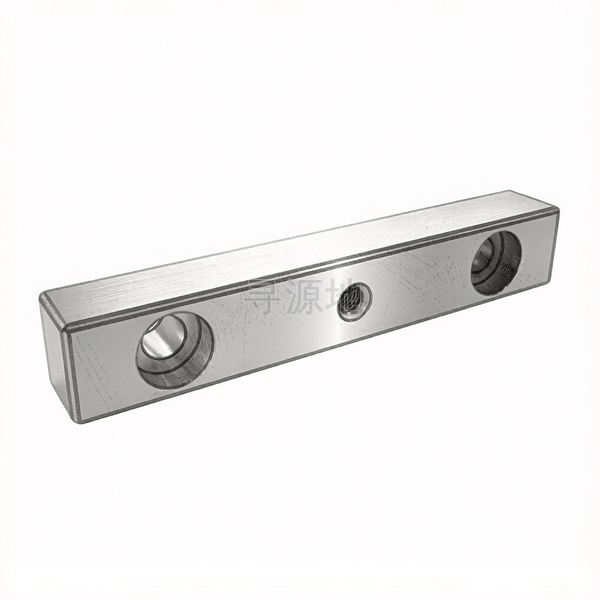

带双孔平键(4b＜L≤8b)表1

Parallel keys with double hole(4b＜L≤8b)-Table 1

本标准已废止，现行替代版本为：JIS B1301-1-2009

国标 GB	国际 ISO	德标 DIN	日标 JIS
GB/T 1096	ISO 773	DIN 6885	JIS B1301-1-1996

螺纹尺寸 d		8x7	10x8	12x8	14x9	15x10	16x10	18x11	20x12	22x14	24x16	25x14	28x16	32x18	35x22	36x20	38x24	40x22	42x26	45x25	50x28	56x32	63x32	70x36	80x40	90x45	100x50
b	max	8	10	12	14	15	16	18	20	22	24	25	28	32	35	36	38	40	42	45	50	56	63	70	80	90	100
b	min	7.964	9.964	11.957	13.957	14.957	15.957	17.957	19.948	21.948	23.948	24.948	27.948	31.938	34.938	35.938	37.938	39.938	41.938	44.938	49.938	55.926	62.926	69.926	79.926	89.913	99.913
h	max	7	8	8	9	10	10	11	12	14	16	14	16	18	22	20	24	22	26	25	28	32	32	36	40	45	50
h	min	6.91	7.91	7.91	8.91	9.91	9.91	10.89	11.89	13.89	15.89	13.89	15.89	17.89	21.87	19.87	23.87	21.87	25.87	24.87	27.87	31.84	31.84	35.84	39.84	44.84	49.84
c	倒角高最大值	0.4	0.6	0.6	0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8	0.8	1.2	1.2	1.2	1.2	1.2	1.2	1.2	2	2	2	3	3	3
c	倒角高最小值	0.25	0.4	0.4	0.4	0.4	0.4	0.4	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1	1	1	1	1.6	1.6	1.6	2.5	2.5	2.5
t	槽深	2.3	2.3	3	3.7	3.7	3.7	4.3	4.3	4.3	5.7	5.7	10.8	10.8	10.8	13	10.8	13	10.8	13	13	13	13	17.5	17.5	21.5	21.5
d0	参数值	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
d1	参数值	3.4	3.4	4.5	5.5	5.5	5.5	6.6	6.6	6.6	9	9	11	11	11	14	11	14	11	14	14	14	14	18	18	22	22
d2	参数值	6	6	8	10	10	10	11.5	11.5	11.5	15	15	17.5	17.5	17.5	20	17.5	20	17.5	20	20	20	20	26	26	32	32
P1	参数值	0.5	0.5	0.6	0.8	0.8	0.8	1	1	1	1.25	1.25	1.5	1.5	1.5	1.75	1.5	1.75	1.5	1.75	1.75	1.75	1.75	2	2	2.5	2.5

该标准（JIS B1301-1-1996）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级精密冷拉级 (h9/h8 公差)

推荐性能等级45号优质碳素钢; 40Cr; 不锈钢 (抗拉≥600MPa)

表面处理规范本色高精光洁涂防锈油;表面发黑浸油

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：66

所属工业领域：机械传动

核心连接场景：齿轮与轴、带轮与轴、联轴器的周向固定与扭矩传递

主要功能用途：嵌入轴与轮毂的键槽中，传递旋转扭矩并实现周向定位

典型应用节点：

电机转轴与齿轮、联轴器、带轮键槽周向固定，用于高扭矩平稳动力传递

产品等级（精度）：精密冷拉级 (h9/h8 公差)

常用材料与性能等级：45号优质碳素钢; 40Cr; 不锈钢 (抗拉≥600MPa)

对应国际/德标：GB/T 1096 (平键); GB/T 1099 (半圆键); DIN 6885; ISO 773

推荐表面防腐：本色高精光洁涂防锈油;表面发黑浸油

全流程工序步骤：

45号钢圆棒 → 精密异型模冷拉成方扁截面 → 精密冷锯切断定尺 → 数控铣床倒两端R圆弧角 → 去毛刺倒角 → 调质热处理 → 清洗浸润脱水防锈油 → 尺寸厚宽公差千分尺全检 → 油纸盒包装
