日标平台标准档案编号：BJT-JIS-B1256-6-50DF
现行有效
JIS B1256-6-2008

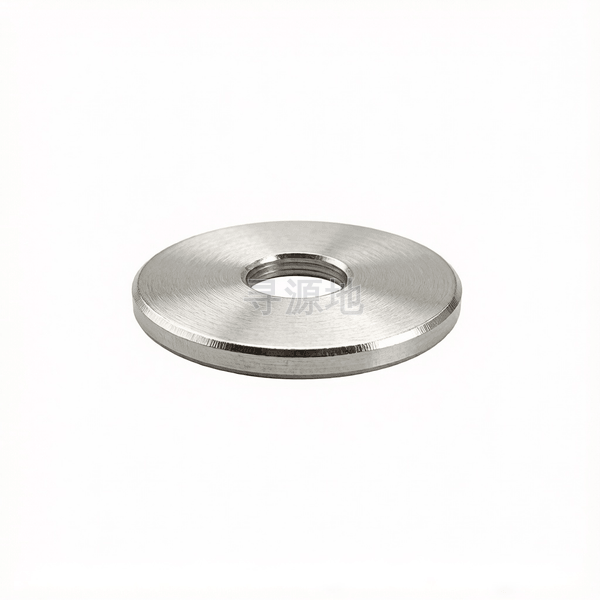

大平垫圈 表6
Plain washers—Large series-Table 6
| 国标 GB | 国际 ISO | 德标 DIN | 日标 JIS |
|---|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 125A | JIS B1256-6-2008 |
螺纹尺寸 d | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 1 | 1 | 1.2 | 1.2 | 1.9 | 2.3 | 2.8 | 3.6 | 3.6 | 3.6 | 4.6 | 4.6 | 6 | 6 | 7 | 7 | 7 | 9.2 |
| h | min | 0.6 | 0.6 | 0.8 | 0.8 | 1.3 | 1.7 | 2.2 | 2.4 | 2.4 | 2.4 | 3.4 | 3.4 | 4 | 4 | 5 | 5 | 5 | 6.8 |
| dc | 法兰外径 最大值 | 9 | 11 | 12 | 15 | 18 | 24 | 30 | 37 | 44 | 50 | 56 | 60 | 66 | 72 | 85 | 92 | 105 | 110 |
| dc | 法兰外径 最小值 | 8.1 | 9.9 | 10.9 | 13.9 | 16.9 | 22.7 | 28.7 | 35.4 | 42.4 | 48.4 | 54.9 | 58.1 | 64.9 | 70.1 | 82.8 | 89.8 | 102.8 | 107.8 |
| d | 大径 最大值 | 3.7 | 4.2 | 4.8 | 5.8 | 6.96 | 9.36 | 11.43 | 13.93 | 15.93 | 17.93 | 20.43 | 22.52 | 24.84 | 26.84 | 30.84 | 34 | 37 | 40 |
| d | 大径 最小值 | 3.4 | 3.9 | 4.5 | 5.5 | 6.6 | 9 | 11 | 13.5 | 15.5 | 17.5 | 20 | 22 | 24 | 26 | 30 | 33 | 36 | 39 |
该标准（JIS B1256-6-2008）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
