JIS B1251-3-2018

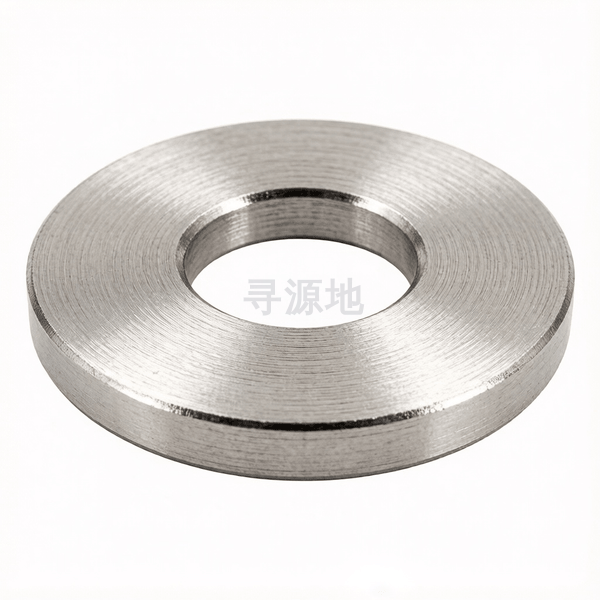

1型轻型碟形弹簧垫圈表3

Type 1 single coil conical spring washers-Table 3

国标 GB	德标 DIN	日标 JIS
GB/T 93	DIN 127B	JIS B1251-3-2018

螺纹尺寸 d		Φ3	Φ4	Φ4.5	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30
h	max	0.535	0.745	0.85	0.85	1.055	1.47	1.885	2.3	2.6	2.9	3.11	3.61	3.61	4.11	4.64	5.14
h	min	0.465	0.655	0.75	0.75	0.945	1.33	1.715	2.1	2.4	2.7	2.89	3.39	3.39	3.89	4.36	4.86
h	max	0.75	0.95	1.05	1.1	1.35	1.85	2.3	2.7	3.15	3.5	3.9	4.4	4.7	5.2	5.9	6.6
h	min	0.6	0.8	0.9	0.9	1.15	1.6	2	2.45	2.8	3.1	3.35	3.85	3.9	4.45	5	5.6
dc	法兰外径最大值	7	9	10	10	12.5	17	21	24	28	30	34	37	39	44	50	56
dc	法兰外径最小值	6.75	8.75	9.75	9.75	12.2	16.7	20.6	23.6	27.6	29.6	33.5	36.5	38.5	43.5	49.5	55.3
d	大径最大值	3.4	4.5	5	5.5	6.65	8.65	10.8	13.3	15.3	17.3	19.35	21.35	23.35	25.35	28.35	31.4
d	大径最小值	3.2	4.3	4.8	5.3	6.4	8.4	10.5	13	15	17	19	21	23	25	28	31

该标准（JIS B1251-3-2018）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级标准弹性级

推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：54

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退

产品等级（精度）：标准弹性级

常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)

推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

全流程工序步骤：

扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
