JIS B1251-3-2001

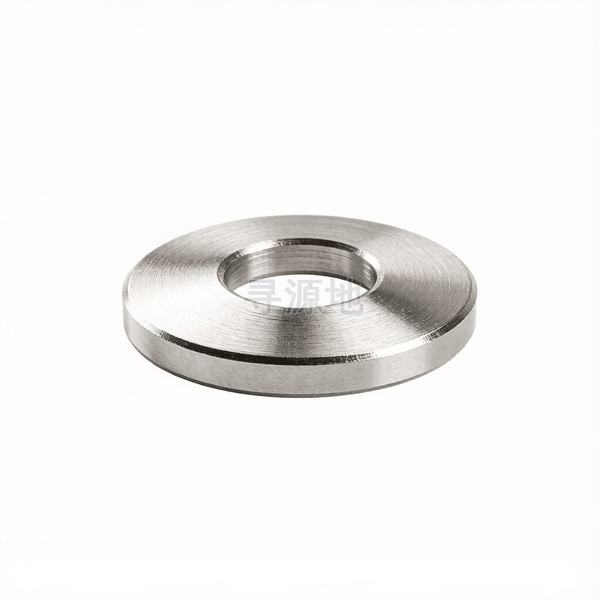

1型重型碟形弹簧垫圈表3
Type 1 heavy duty conical spring washers-Table 3
本标准已废止，现行替代版本为：JIS B1251-3-2018
前往新版标准→
| 国标 GB | 德标 DIN | 日标 JIS |
|---|---|---|
| GB/T 93 | DIN 127B | JIS B1251-3-2001 |
螺纹尺寸 d | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | |
|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 1.265 | 1.885 | 2.3 | 2.6 | 3.11 | 3.61 | 4.11 | 4.64 | 5.14 |
| h | min | 1.135 | 1.715 | 2.1 | 2.4 | 2.89 | 3.39 | 3.89 | 4.36 | 4.86 |
| h | max | 1.55 | 2.15 | 2.65 | 3.05 | 3.65 | 4.1 | 4.64 | 5.2 | 5.65 |
| h | min | 1.3 | 1.95 | 2.4 | 2.7 | 3.25 | 3.7 | 4.25 | 4.75 | 5.25 |
| dc | 法兰外径 最大值 | 12.5 | 17 | 21 | 24 | 28 | 30 | 34 | 37 | 39 |
| dc | 法兰外径 最小值 | 12.2 | 16.7 | 20.6 | 23.6 | 27.6 | 29.6 | 33.5 | 36.5 | 38.5 |
| d | 大径 最大值 | 6.65 | 8.65 | 10.8 | 13.3 | 15.3 | 17.3 | 19.35 | 21.35 | 23.35 |
| d | 大径 最小值 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 |
该标准（JIS B1251-3-2001）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准弹性级
推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退
生产制造工艺与质量控制
产品等级（精度）：标准弹性级
常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢
对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)
推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层
全流程工序步骤：
扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
