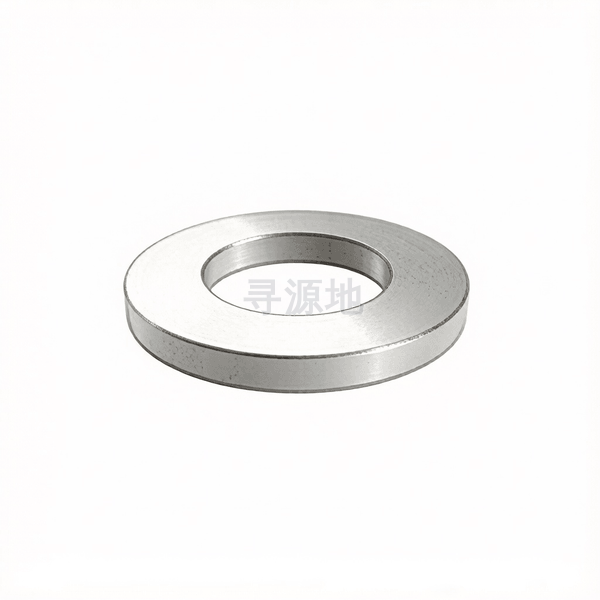

JIS B1220-2010

地脚用平垫圈

Regular circular washers for structures

本标准已废止，现行替代版本为：JIS B1220-2015

国标 GB	国际 ISO	德标 DIN	日标 JIS
GB/T 97.1	ISO 7089	DIN 125A	JIS B1220-2010

螺纹尺寸 d		Φ16	Φ20	Φ22	Φ24	Φ27	Φ30	Φ33	Φ36	Φ39	Φ42	Φ45	Φ48	Φ52	Φ56	Φ60	Φ64	Φ68	Φ72	Φ76	Φ80	Φ85	Φ90	Φ95	Φ100
h	max	5	5	6.7	6.7	6.7	8.7	8.7	8.7	8.7	8.7	8.7	8.7	8.7	10	10	10	13.4	13.4	13.4	13.4	13.4	13.4	13.4	17.4
h	min	4	4	5.3	5.3	5.3	7.3	7.3	7.3	7.3	7.3	7.3	7.3	7.3	8	8	8	10.6	10.6	10.6	10.6	10.6	10.6	10.6	14.6
dc	法兰外径最大值	32	40	44	48	56	60	63	66	72	78	85	92	98	105	110	115	120	125	135	140	145	160	165	175
dc	法兰外径最小值	31	39	43	47	55	58.8	61.8	64.8	70.8	76.8	83.6	90.6	96.6	102	107	112	117	122	132	137	142	157	162	172
d	大径最大值	18.8	22.8	24.8	26.8	30.8	34	37	40	43	46	49	53.2	57.2	63	67	71	75	79	83	87	92	97	102	107
d	大径最小值	18	22	24	26	30	33	36	39	42	45	48	52	56	60	64	68	72	76	80	84	89	94	99	104

该标准（JIS B1220-2010）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (d≤36mm); C级 (d>36mm)

推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：81

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大

产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)

常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

全流程工序步骤：

冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
