JIS B1215-2-1976

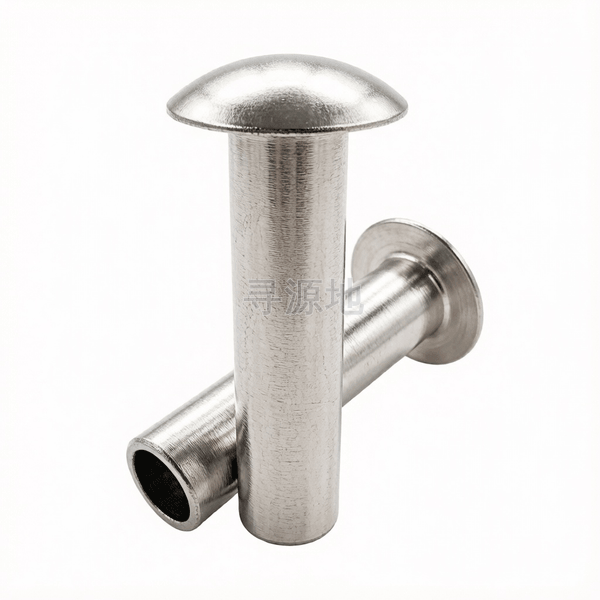

大圆头半空心铆钉表2

Truss round head rivet-Table 2

国标 GB	国际 ISO	德标 DIN	日标 JIS
GB/T 119	ISO 2338	DIN 7	JIS B1215-2-1976

螺纹尺寸 d		Φ1.2	Φ1.6	Φ2	Φ2.5	Φ3	Φ4	Φ5	Φ6	Φ8
k	头部厚度最大值	0.6	0.8	1.1	1.4	1.55	1.95	2.55	3	4
k	头部厚度最小值	0.4	0.6	0.9	1.2	1.25	1.65	2.25	2.6	3.6
dk	头部外径最大值	2.2	3.6	4.5	5.6	6.6	8.8	11	13	17
dk	头部外径最小值	1.9	3.3	4.2	5.3	6.2	8.4	10.5	12.4	16.4
r	过渡圆角最大值	0.06	0.08	0.1	0.2	0.2	0.3	0.3	0.4	0.4
d	大径最大值	1.22	1.62	2.02	2.52	3.02	4.02	5.02	6.02	8.02
d	大径最小值	1.15	1.55	1.94	2.42	2.92	3.9	4.9	5.88	7.85
t	max	1.2	1.5	1.95	2.45	2.9	3.8	4.75	5.7	7.5
t	min	1	1.3	1.65	2.15	2.5	3.4	4.25	5.1	6.9
d1	max	0.84	1.14	1.35	1.77	2.17	2.9	3.6	4.32	5.72
d1	min	0.76	1.06	1.25	1.63	2.03	2.7	3.4	4.08	5.48

该标准（JIS B1215-2-1976）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)

推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢

表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：71

所属工业领域：钣金/汽车/航空

核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳

主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接

典型应用节点：

机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴

产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)

常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢

对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338

推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨

全流程工序步骤：

冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
