JIS B1214-5-1995

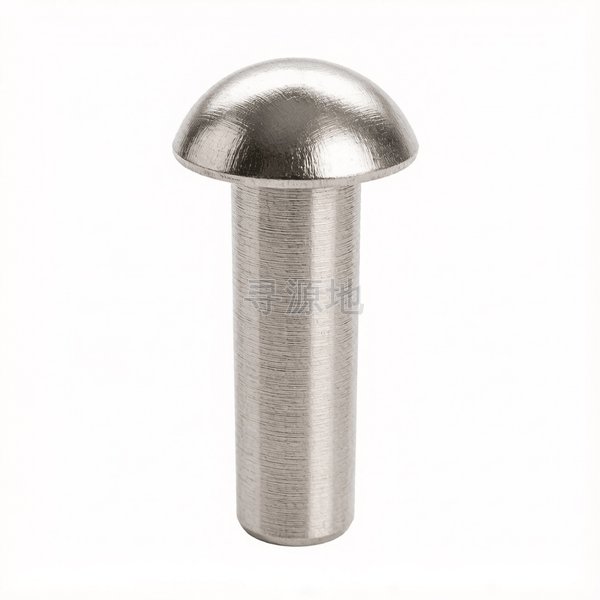

锅炉用圆头铆钉表5

Round head rivets for boilers -Table 5

国标 GB	国际 ISO	德标 DIN	日标 JIS
GB/T 119	ISO 2338	DIN 7	JIS B1214-5-1995

螺纹尺寸 d		Φ10	Φ12	Φ13	Φ14	Φ16	Φ18	Φ19	Φ20	Φ22	Φ24	Φ25	Φ27	Φ28	Φ30	Φ32	Φ33	Φ36	Φ40	Φ44
k	头部厚度最大值	7.6	8.6	9.6	10.6	11.6	13.3	14.3	14.8	16.3	17.9	18.4	19.9	20.4	21.9	23.4	23.9	26	29	32
k	头部厚度最小值	7	8	9	10	11	12.5	13.5	14	15.5	17	17.5	19	19.5	21	22.5	23	25	28	31
dk	头部外径最大值	17.5	20.55	22.55	24.55	27.55	30.6	32.6	34.6	37.6	41.7	42.7	46.7	48.7	51.7	54.7	56.8	61.8	68.8	75.8
dk	头部外径最小值	16.75	19.7	21.7	23.7	26.7	29.65	31.65	33.65	36.65	40.6	41.6	45.6	47.6	50.6	53.6	55.5	60.5	67.5	74.5
r	过渡圆角	0.5	0.7	0.7	0.7	0.8	0.9	0.9	0.9	1.1	2.5	2.5	2.5	3	3	3	3.5	0.5	4	4.5
d	大径最大值	10.4	12.4	13.4	14.4	16.4	18.6	19.6	20.6	22.6	24.6	25.6	27.6	28.6	30.8	32.8	33.8	36.8	40.8	44.8
d	大径最小值	10	12	13	14	16	18	19	20	22	24	25	27	28	30	32	33	36	40	44
a	末端距	2.5	3	3.25	3.5	4	4.5	4.75	5	5.5	6	6.25	6.75	7	7.5	8	8.25	9	10	11

该标准（JIS B1214-5-1995）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)

推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢

表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：71

所属工业领域：钣金/汽车/航空

核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳

主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接

典型应用节点：

机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴

产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)

常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢

对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338

推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
