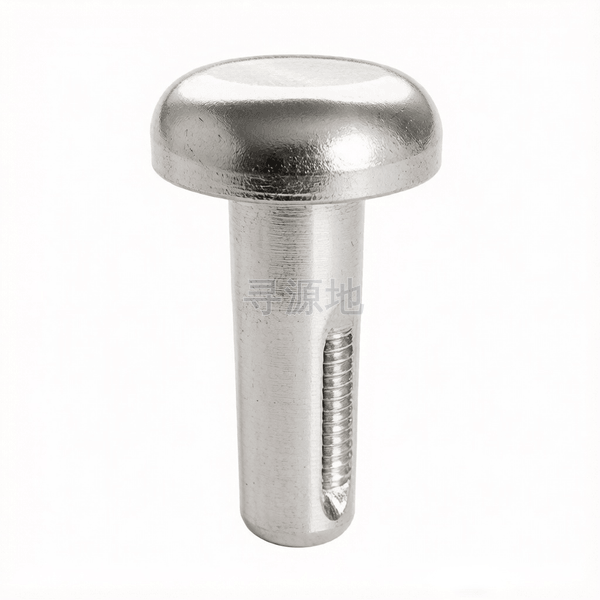

JIS B1213-5-1995
盘头铆钉表5
Pan head rivets-Table 5
| 国标 GB | 国际 ISO | 德标 DIN | 日标 JIS |
|---|---|---|---|
| GB/T 119 | ISO 2338 | DIN 7 | JIS B1213-5-1995 |
螺纹尺寸 d | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | |
|---|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 1.9 | 2.1 | 2.4 | 3 | 3.6 |
| k | 头部厚度 最小值 | 1.6 | 1.8 | 2.1 | 2.7 | 3.1 |
| dk | 头部外径 最大值 | 6.3 | 7.3 | 8.3 | 9.8 | 11.2 |
| dk | 头部外径 最小值 | 5.8 | 6.8 | 7.8 | 9.3 | 10.5 |
| d | 大径 最大值 | 3.12 | 3.64 | 4.16 | 5.2 | 6.24 |
| d | 大径 最小值 | 2.97 | 3.46 | 3.96 | 4.95 | 5.94 |
该标准（JIS B1213-5-1995）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)
推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
