JIS B1196-3.1-1994

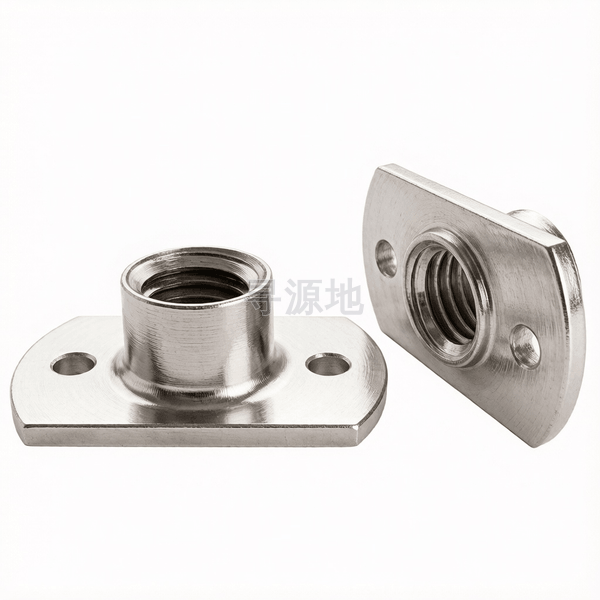

T型焊接螺母(1B型)表3-1

T-Style weld nuts with type 1B-Table 3-1

本标准已废止，现行替代版本为：JIS B1196-3.1-2001

国标 GB	德标 DIN	日标 JIS
GB/T 13681	DIN 928	JIS B1196-3.1-1994

螺纹尺寸 d		M4	M5	M6	M8	M10	M12
P	螺距	0.7	0.8	1	—	—	—
h	max	1.4	1.4	1.85	1.85	2.3	2.3
h	min	1	1	1.35	1.35	1.7	1.7
s	对边宽度最大值	12.25	12.25	14.3	14.3	19.4	21.5
s	对边宽度最小值	11.75	11.75	13.7	13.7	18.6	20.5
k	头部厚度最大值	5.9	6.9	7.5	9	10.6	11.8
k	头部厚度最小值	5.1	6.1	6.5	8	9.4	10.2
dk	头部外径最大值	20.5	20.5	23.7	23.7	31	33.2
dk	头部外径最小值	19.5	19.5	22.3	22.3	29	30.8
d0	max	3.25	3.25	3.25	3.25	4.05	4.05
d0	min	2.75	2.75	2.75	2.75	3.55	3.55
d1	max	15.2	15.2	17.25	17.25	22.3	24.3
d1	min	14.8	14.8	16.75	16.75	21.7	23.7
ds	max	5.9	6.7	8.3	10.2	13.2	15.2
ds	min	5.4	6.2	7.8	9.5	12.5	14.5
h1	max	0.6	0.6	0.6	0.6	0.7	0.7
h1	min	0.4	0.4	0.4	0.4	0.5	0.5

该标准（JIS B1196-3.1-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级焊接专用级

推荐性能等级可焊低碳钢 (04级, 抗拉强度适中)

表面处理规范本色酸洗无油/微浸防锈油;微镀铜(禁止重度电镀以防焊穿炸孔)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：83

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

汽车白车身钣金电阻点焊预埋螺母、机箱机柜内部隐藏式螺纹连接点预制

产品等级（精度）：焊接专用级

常用材料与性能等级：可焊低碳钢 (04级, 抗拉强度适中)

对应国际/德标：GB/T 13681; DIN 928 (四角); DIN 929 (六角)

推荐表面防腐：本色酸洗无油/微浸防锈油;微镀铜(禁止重度电镀以防焊穿炸孔)

全流程工序步骤：

焊接专用低碳优质线材 → 冷拔 → 多工位冷镦成型外六角/四角带焊接凸点坯 → 冲孔 → 自动攻丝 → 微酸洗去油处理 → 表面微涂挥发性防锈油(保证可焊性) → 密封装袋入库
