日标平台标准档案编号：BJT-JIS-B1188-2-ED98
已被 JIS B1188-2-2017 替代
替代新版：JIS B1188-2-2017→
JIS B1188-2-1995

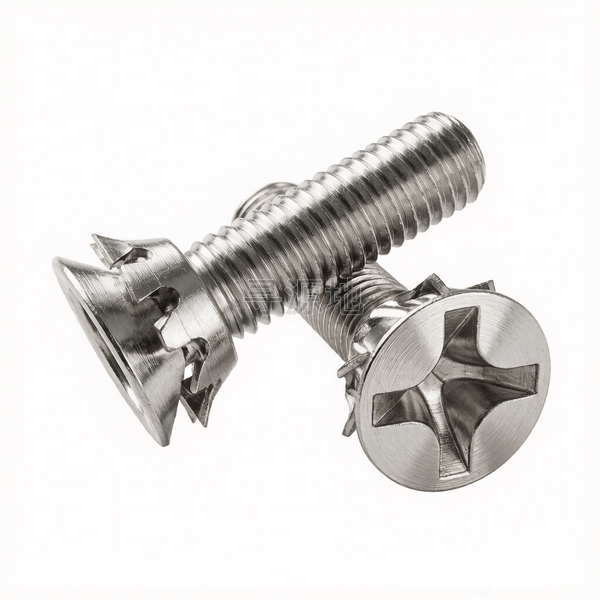

十字槽沉头和锥形锁紧圈的组合表2
Cross recessed countersunk head screw and toothed lock washer assemblies-Table 2
本标准已废止，现行替代版本为：JIS B1188-2-2017
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 日标 JIS |
|---|---|---|---|---|
| GB/T 819.1 | ISO 7046-1 | DIN 965 | ASME B18.6.3 | JIS B1188-2-1995 |
螺纹尺寸 d | M3 | M3.5 | M4 | M5 | M6 | M8 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 |
| h | max | 0.43 | 0.43 | 0.43 | 0.535 | 0.535 | 0.64 |
| h | min | 0.37 | 0.37 | 0.37 | 0.465 | 0.465 | 0.56 |
| k | 头部厚度 最大值 | 1.75 | 2 | 2.3 | 2.8 | 3.4 | 4.4 |
| k | 头部厚度 最小值 | 1.45 | 1.7 | 2 | 2.5 | 3 | 4 |
| dk | 头部外径 最大值 | 6 | 7 | 8 | 10 | 12 | 16 |
| dk | 头部外径 最小值 | 5.5 | 6.5 | 7.5 | 9.4 | 11.3 | 15.2 |
| dc | 法兰外径 | 6 | 7 | 8 | 10 | 12 | 16 |
| t | max | 1.43 | 1.93 | 2.33 | 2.93 | 3.26 | 4.96 |
| t | min | 0.91 | 1.4 | 1.79 | 2.38 | 2.7 | 4.36 |
| d1 | max | 2.85 | 3.32 | 3.72 | 4.67 | 5.62 | 7.55 |
| M | 参数值 | 3.6 | 4.1 | 4.5 | 5.1 | 6.7 | 8.4 |
| No. | 参数值 | 2 | 2 | 2 | 2 | 3 | 3 |
| Number | of teeth min | 8 | 8 | 8 | 9 | 10 | 12 |
该标准（JIS B1188-2-1995）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
电器机柜合页铰链安装、电子设备外面板齐平固定、铝合金门窗五金件装配
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 965; ISO 7046-1; ASME B18.6.3; GB/T 819.1
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;镀黑锌;本色酸洗钝化
全流程工序步骤：
低碳钢/黄铜线材 → 轻拉调直 → 双模三冲冷镦沉头冲压十字槽型 → 高速搓丝机搓牙 → 调质热处理(高强级) → 表面电镀/钝化处理 → 烘干去水 → 装袋装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
