日标平台标准档案编号：BJT-JIS-B1188-1-BA27
现行有效
JIS B1188-1-2017

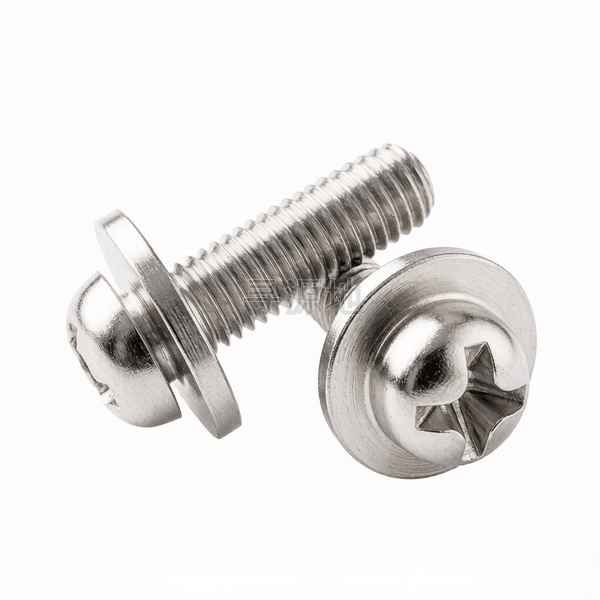

十字槽盘头和锥形弹性圈的组合表1
Cross recessed pan head screw and conical spring washers assemblies-Table 1
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 日标 JIS |
|---|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 | JIS B1188-1-2017 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 |
| h | max | 0.535 | 0.745 | 0.85 | 1.055 | 1.47 |
| h | min | 0.465 | 0.655 | 0.75 | 0.945 | 1.33 |
| H | 高度/厚度 | 0.75 | 0.95 | 1.1 | 1.35 | 1.85 |
| k | 头部厚度 最大值 | 2.15 | 2.75 | 3.45 | 4.1 | 5.4 |
| k | 头部厚度 最小值 | 1.85 | 2.45 | 3.15 | 3.7 | 5 |
| dk | 头部外径 最大值 | 5.5 | 7 | 9 | 10.5 | 14 |
| dk | 头部外径 最小值 | 5 | 6.5 | 8.4 | 9.8 | 13.2 |
| dc | 法兰外径 最大值 | 7 | 9 | 10 | 12.5 | 17 |
| dc | 法兰外径 最小值 | 6.75 | 8.75 | 9.75 | 12.2 | 16.7 |
| t | max | 1.43 | 2.03 | 2.73 | 2.86 | 4.36 |
| t | min | 0.86 | 1.45 | 2.14 | 2.26 | 3.73 |
| M | 参数值 | 3.6 | 4.2 | 4.9 | 6.3 | 7.8 |
| No. | 参数值 | 2 | 2 | 2 | 3 | 3 |
该标准（JIS B1188-1-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
