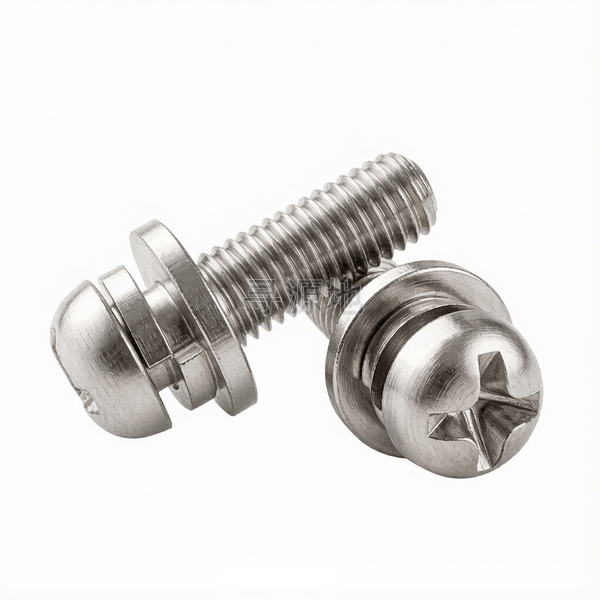

JIS B1188-1-1995

十字槽盘头和平垫、弹垫圈的组合表1

Cross recessed pan head screw ，plain washer and spring washer assemblies-Table 1

本标准已废止，现行替代版本为：JIS B1188-1-2017

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	日标 JIS
GB/T 818	ISO 7045	DIN 7985	ASME B18.6.3	JIS B1188-1-1995

螺纹尺寸 d		M2	M2.5	M3	M3.5	M4	M5	M6	M8
P	螺距	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25
b	min	0.9	1	1.1	1.2	1.4	1.7	2.7	3.2
h	max	0.34	0.55	0.55	0.55	0.9	1.1	1.75	1.75
h	min	0.26	0.45	0.45	0.45	0.7	0.9	1.45	1.45
h	min	1	1.2	1.4	1.6	2	2.6	3	4
k	头部厚度最大值	1.4	1.8	2.15	2.45	2.75	3.45	4.1	5.4
k	头部厚度最小值	1.2	1.6	1.85	2.15	2.45	3.15	3.7	5
dk	头部外径最大值	3.5	4.5	5.5	6	7	9	10.5	14
dk	头部外径最小值	3.1	4.1	5	5.5	6.5	8.4	9.8	13.2
dc	法兰外径最大值	5	6.5	7	9	9	10	12.5	17
dc	法兰外径最小值	4.7	6.15	6.65	8.65	8.65	9.65	12.1	16.6
t	max	1.01	1.42	1.43	1.73	2.03	2.73	2.86	4.36
t	min	0.6	1	0.86	1.15	1.45	2.14	2.26	3.73
dc1	max	4.4	5.2	5.9	6.6	7.6	9.2	12.2	15.4
h1	min	0.5	0.6	0.7	0.8	1	1.3	1.5	2
M	参数值	2.2	2.6	3.6	3.9	4.2	4.9	6.3	7.8
No.	参数值	1	1	2	2	2	2	3	3

该标准（JIS B1188-1-1995）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：81

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
