JIS B1186-1-1995

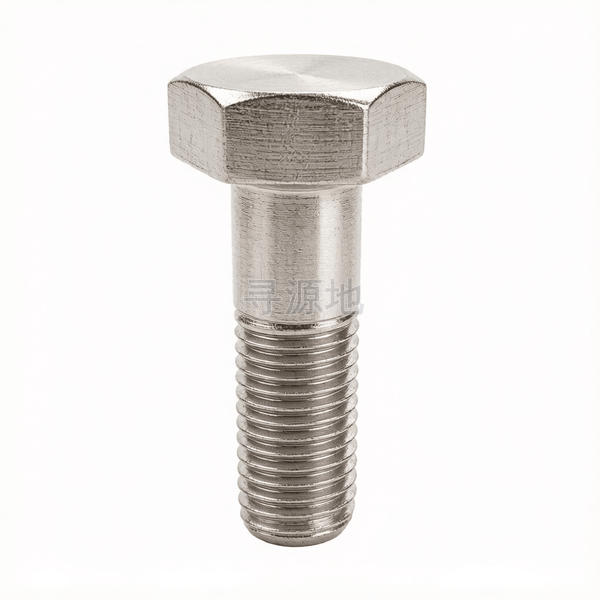

钢结构用高强度六角头螺栓表1
High strength hexagon bolts for friction grip joints-Table 1
本标准已废止，现行替代版本为：JIS B1186-1-2007
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 日标 JIS |
|---|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 | JIS B1186-1-1995 |
螺纹尺寸 d | M12 | M16 | M20 | M22 | M24 | M27 | M30 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.75 | 2 | 2.5 | 2.5 | 3 | 3 | 3.5 |
| b | max | 30 | 35 | 41 | 46 | 51 | 56 | 61 |
| b | min | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
| s | 对边宽度 最大值 | 22 | 27 | 32 | 36 | 41 | 46 | 50 |
| s | 对边宽度 最小值 | 21.2 | 26.2 | 31 | 35 | 40 | 45 | 49 |
| e | max | 25.4 | 31.2 | 37 | 41.6 | 47.3 | 53.1 | 57.7 |
| k | 头部厚度 最大值 | 8.8 | 10.8 | 13.9 | 14.9 | 15.9 | 17.9 | 20 |
| k | 头部厚度 最小值 | 7.2 | 9.2 | 12.1 | 13.1 | 14.1 | 16.1 | 18 |
| ds | max | 12.7 | 16.7 | 20.8 | 22.8 | 24.8 | 27.8 | 30.8 |
| ds | min | 11.8 | 15.8 | 19.6 | 21.6 | 23.6 | 26.6 | 29.6 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
|---|---|---|---|---|
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 等级 | d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议 | d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议 | CU2、CU3、AL4 |
| 标准 | 3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议 | d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议 | GB/T 3098.10 | |
| 公差 | 产品等级 | d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B | ||
| 标准 | GB/T 3103.1 | |||
| 表面缺陷 | GB/T 5779.1 | - | - | |
| 表面处理 | - | 不经处理； 电镀技术要求按 GB/T 5267.1； 非电解锌片涂层技术要求按 GB/T 5267.2； 热浸镀锌层技术要求按 GB/T 5267.3 | 简单处理； 钝化处理技术要求按 GB/T 5267.4 | 简单处理； 电镀技术要求按 GB/T 5267.1 |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
