日标平台标准档案编号：BJT-JIS-B1184-2-DC54
现行有效
JIS B1184-2-1994

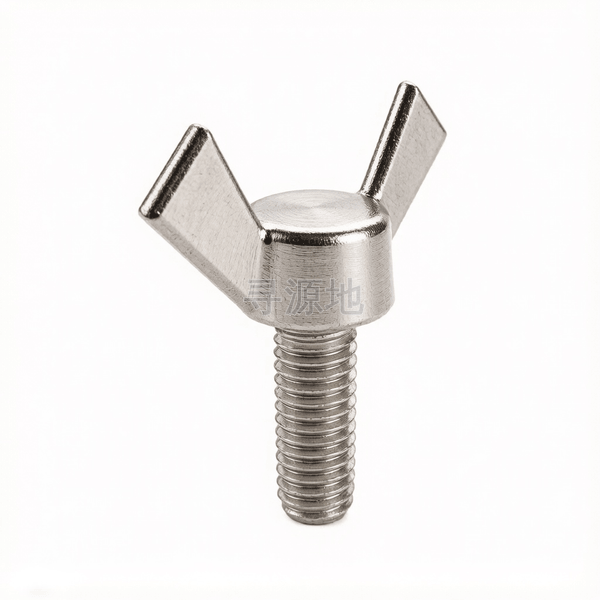

蝶形方翼螺钉表2
Wing bolts-square wing-Table 2
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 日标 JIS |
|---|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 | JIS B1184-2-1994 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 |
| h | max | 10.5 | 10.5 | 12.5 | 14.5 | 17.5 | 19.5 | 24.5 | 24.5 | 37 | 37 | 37 |
| h | min | 7.5 | 7.5 | 9.5 | 11.5 | 14.5 | 16.5 | 21.5 | 21.5 | 33 | 33 | 33 |
| h | max | 18.5 | 18.5 | 22.5 | 29 | 33 | 38 | 50 | 50 | 70 | 70 | 70 |
| h | min | 15.5 | 15.5 | 19.5 | 25 | 29 | 34 | 46 | 46 | 66 | 66 | 66 |
| k | 头部厚度 最小值 | 3 | 3 | 4 | 4.5 | 6 | 7.5 | 9 | 9 | 12 | 12 | 12 |
| dk | 头部外径 最小值 | 6.5 | 6.5 | 8 | 10 | 13 | 16 | 20 | 20 | 27 | 27 | 27 |
| d1 | 参数值 | 4 | 4 | 6 | 7 | 10 | 12 | 16 | 16 | 22 | 22 | 22 |
| y | max | 3 | 3 | 3.5 | 4 | 4.5 | 5.5 | 7 | 7 | 8 | 8 | 8 |
| y1 | max | 4 | 4 | 4.5 | 5 | 5.5 | 6.5 | 8 | 8 | 9 | 9 | 9 |
该标准（JIS B1184-2-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/电子
核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接
主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
