JIS B1184-1-1994

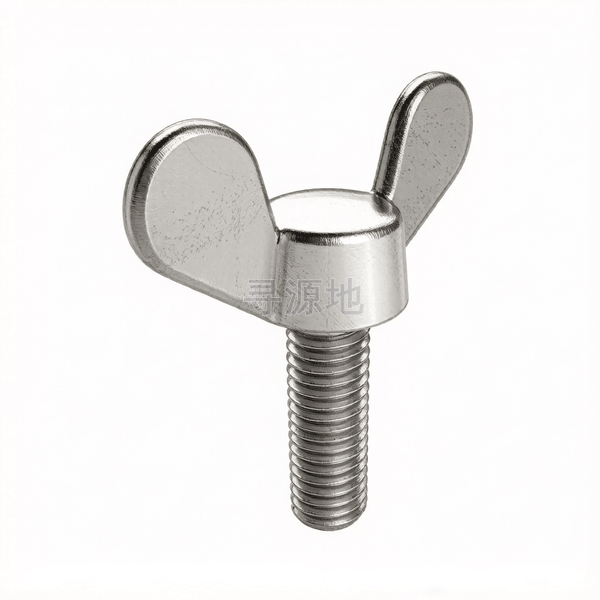

蝶形圆翼螺钉表1

Wing bolts-round wing-Table 1

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI	日标 JIS
GB/T 818	ISO 7045	DIN 7985	ASME B18.6.3	JIS B1184-1-1994

螺纹尺寸 d		M2	M2.2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24
P	螺距	0.4	0.45	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
h	max	7.5	7.5	9.5	9.5	11.5	13.5	17.5	21.5	26.5	31.5	37	37	42	47	52	58
h	min	4.5	4.5	6.5	6.5	8.5	10.5	14.5	18.5	23.5	28.5	33	33	38	43	48	54
h	max	13.5	13.5	17.5	17.5	21.5	26.5	34	42	52	62	72	72	82	92.5	102.5	114.5
h	min	10.5	10.5	14.5	14.5	18.5	23.5	30	38	48	58	68	68	78	87.5	97.5	109.5
k	头部厚度最小值	2	2	3	3	4	5	6	8	10	12	14	14	16	18	20	22
dk	头部外径最小值	4	4	5	5	7	8.5	10.5	14	18	22	26	26	30	34	38	43
d1	参数值	3	3	4	4	6	7	9	12	15	18	22	22	25	28	32	36
y	max	2.5	2.5	2.5	2.5	3	3.5	4	4.5	5.5	7	8	8	8	9	10	11
y1	max	3	3	3	3	4	4.5	5	5.5	6.5	8	9	9	10	11	12	13

该标准（JIS B1184-1-1994）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：77

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
