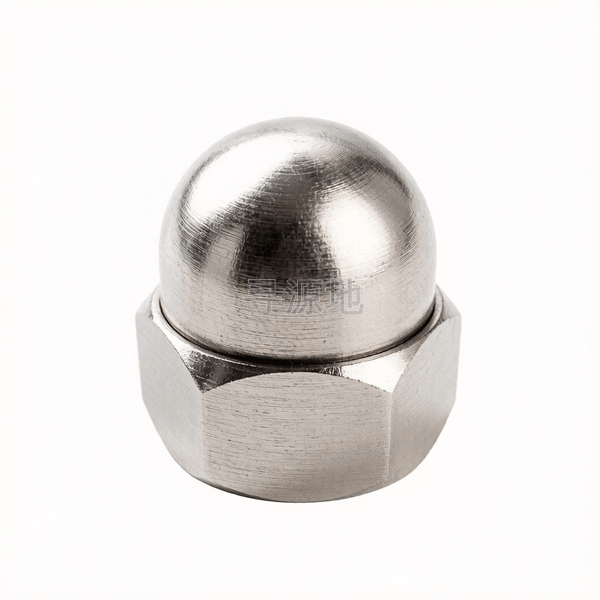

JIS B1183-2001

1型六角盖形螺母

Type 1 Hexagon domed cap nuts

本标准已废止，现行替代版本为：JIS B1183-2010

国标 GB	德标 DIN	日标 JIS
GB/T 923	DIN 1587	JIS B1183-2001

螺纹尺寸 d		M4	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M39
P	螺距	0.7	0.8	0.75	—	—	—	—	—	—	—	—	—	—	—	—	—	—
h	max	9.75	11.25	12.25	15.3	18.3	22.3	24.3	28.4	31.4	34.4	38.4	41.4	46.5	50.5	54.5	59.5	64.5
h	min	9.25	10.75	11.75	14.7	17.7	21.7	23.7	27.6	30.6	33.6	37.6	40.6	45.5	49.5	53.5	58.5	63.5
s	对边宽度最大值	7	8	10	13	17	19	22	24	27	30	32	36	41	46	50	55	60
s	对边宽度最小值	6.8	7.8	9.8	12.75	16.75	18.65	21.65	23.65	26.65	29.65	31.6	35.6	40.6	45.6	49.6	54.55	59.55
e	max	8.1	9.2	11.5	15	19.6	21.9	25.4	27.7	31.2	34.6	37	41.6	47.3	53.1	57.7	63.5	69.3
k	头部厚度最大值	3.2	4	5	6.5	8	10	11	13	15	16	18	19	22	24	26	29	31
k	头部厚度最小值	2.9	3.7	4.7	6.14	7.64	9.64	10.57	12.57	14.57	15.57	17.57	18.48	21.48	23.48	25.48	28.48	30.38
dk	头部外径最小值	5.6	6.6	8.5	11.5	14.5	16.5	19.5	21.5	23.5	26.5	28.5	32.5	37.5	41.5	45.5	50.5	55.5
t	min	4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	39

该标准（JIS B1183-2001）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (精密成型级)

推荐性能等级6级; 8级; 304不锈钢; 黄铜

表面处理规范表面镀铬抛光;镀镍;镀白锌;镜面电解抛光

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：83

所属工业领域：紧固件配套

核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配

主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固

典型应用节点：

自行车/摩托车外露轮轴防护装饰、机械外露螺栓防碰伤人员、防水防尘密封节点

产品等级（精度）：A级 (精密成型级)

常用材料与性能等级：6级; 8级; 304不锈钢; 黄铜

对应国际/德标：GB/T 923; DIN 1587; DIN 917

推荐表面防腐：表面镀铬抛光;镀镍;镀白锌;镜面电解抛光

全流程工序步骤：

碳钢线材退火 → 冷拔拔丝 → 多工位成型六角下料打盲孔 → 车修半球罩顶(或盖帽焊接) → 盲孔攻丝 → 震动抛光去毛刺 → 表面多层电镀光亮镍铬 → 清洗烘干 → 防磕碰盒装
