日标平台标准档案编号：BJT-JIS-B1182-2-680A
现行有效
JIS B1182-2-1995

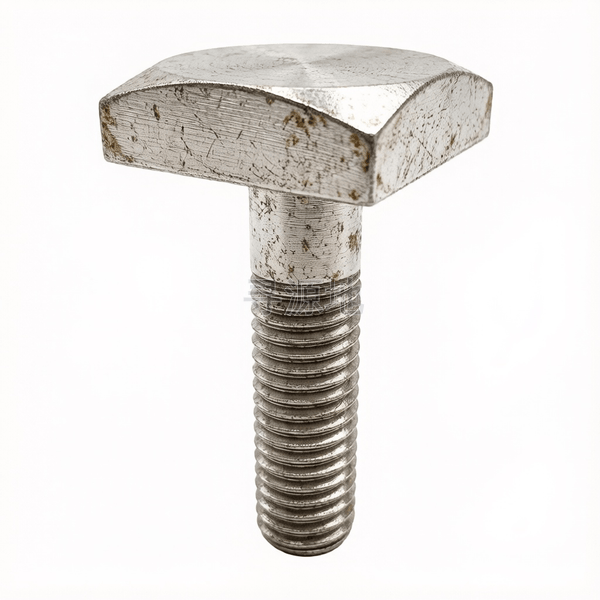

大方头螺栓-粗制 表2
Large square head bolts-Regular Table2
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 日标 JIS |
|---|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 | JIS B1182-2-1995 |
螺纹尺寸 d | M10 | M12 | M16 | M20 | M22 | M24 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.5 | 1.75 | 2 | 2.5 | 2.5 | 3 |
| s | 对边宽度 最大值 | 24 | 30 | 36 | 41 | 46 | 55 |
| s | 对边宽度 最小值 | 23.2 | 29.2 | 35 | 40 | 45 | 53.8 |
| k | 头部厚度 最大值 | 7.6 | 8.8 | 10.8 | 13.9 | 14.9 | 15.9 |
| k | 头部厚度 最小值 | 6.4 | 7.2 | 9.2 | 12.1 | 13.1 | 14.1 |
| r | 过渡圆角 最小值 | 0.4 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 |
| da | 过渡圆径 最大值 | 12.2 | 15.2 | 19.2 | 24.4 | 26.4 | 28.4 |
| ds | max | 10.7 | 12.9 | 16.9 | 20.95 | 22.95 | 24.95 |
| ds | min | 9.8 | 11.8 | 15.8 | 19.65 | 21.65 | 23.65 |
该标准（JIS B1182-2-1995）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级/B级 (GB/T 5783或同等标准)
推荐性能等级4.8; 8.8; 10.9; A2-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
