日标平台标准档案编号：BJT-JIS-B1182-1.2-769C
现行有效
JIS B1182-1.2-1995

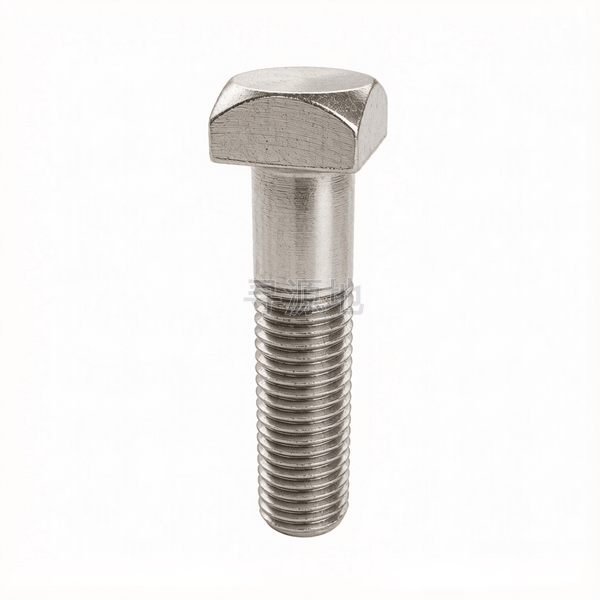

方头螺栓-半精制 表1-2
Square head bolts-Semi finished Table1-2
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 日标 JIS |
|---|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 | JIS B1182-1.2-1995 |
螺纹尺寸 d | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
| s | 对边宽度 最大值 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
| s | 对边宽度 最小值 | 9.4 | 12.3 | 16.3 | 18.2 | 21.2 | 23.2 | 26.2 | 29.2 | 31 | 35 |
| k | 头部厚度 最大值 | 4.25 | 5.75 | 7.3 | 8.3 | 9.3 | 10.35 | 12.35 | 13.35 | 14.35 | 15.35 |
| k | 头部厚度 最小值 | 3.75 | 5.25 | 6.7 | 7.7 | 8.7 | 9.65 | 11.65 | 12.65 | 13.65 | 14.65 |
| r | 过渡圆角 最小值 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 |
| da | 过渡圆径 最大值 | 6.8 | 9.2 | 11.2 | 14.2 | 16.2 | 18.2 | 20.2 | 22.4 | 24.4 | 26.4 |
| ds | max | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| ds | min | 5.8 | 7.8 | 9.8 | 11.75 | 13.75 | 15.75 | 17.75 | 19.65 | 21.65 | 23.65 |
该标准（JIS B1182-1.2-1995）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级/B级 (GB/T 5783或同等标准)
推荐性能等级4.8; 8.8; 10.9; A2-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
